Modul analogic SHELLY 0-30 V — un accesoriu pentru Shelly Pill

Modul analogic Shelly 0-30 V (accesoriu pentru Shelly The Pill)

Extindeți capacitățile dispozitivului Shelly The Pill și beneficiați de măsurători precise ale tensiunii de curent continuu de până la 30 V. Modulul vă permite să monitorizați senzori analogici și surse de alimentare care funcționează într-un interval de tensiune mai larg decât cel oferit de voltmetrul încorporat al dispozitivului The Pill. Acesta suportă măsurători de la 0 la 30 V c.c., fiind ideal pentru monitorizarea bateriilor de 4,2 V, 12 V și 24 V, a surselor de alimentare și a senzorilor analogici obișnuiți de 0–5 V. Este o extensie practică pentru cei care construiesc sisteme de automatizare, monitorizare și măsurare bazate pe Shelly The Pill.

Un interval de măsurare mai larg pentru aplicații noi

Intervalul standard de măsurare al dispozitivului Shelly The Pill poate fi extins cu ajutorul acestui modul, deschizând calea către compatibilitatea cu numeroase dispozitive și sisteme de joasă tensiune. Acest accesoriu permite citirea precisă a tensiunii de la baterii, surse de alimentare și semnale de la senzori analogici, facilitând monitorizarea stării sistemului dvs. și reacția mai rapidă la modificările parametrilor.

Ideal pentru senzori analogici și sisteme cu baterii

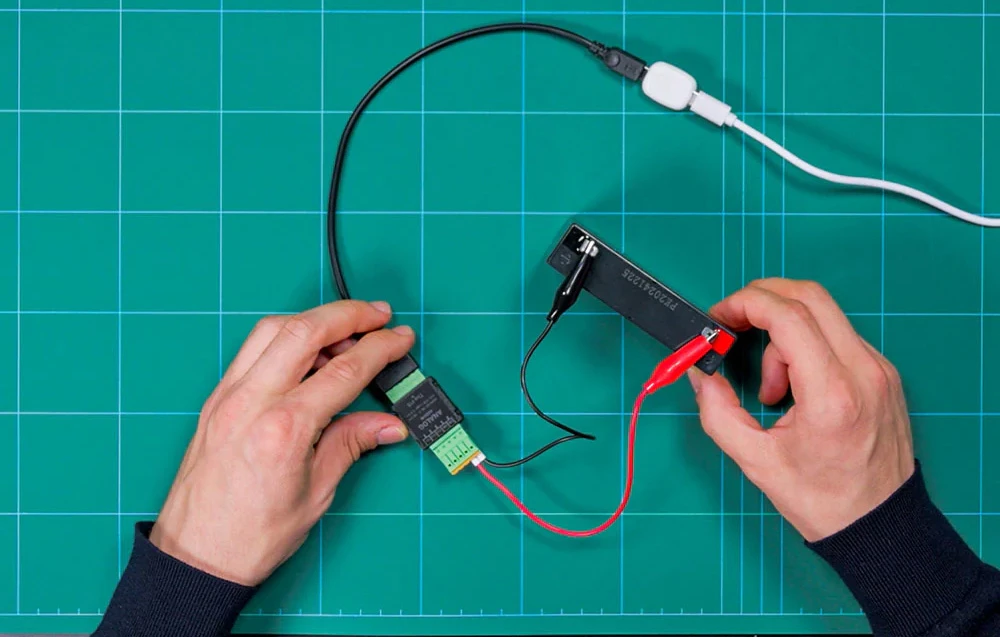

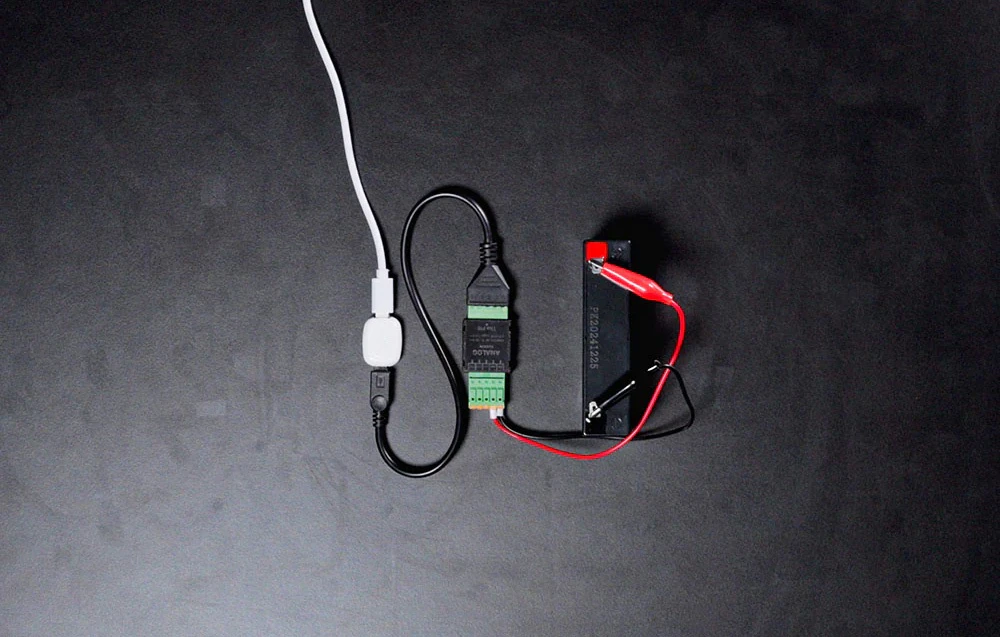

Acest accesoriu funcționează bine atât în proiecte simple de bricolaj, cât și în instalații tehnice mai complexe. Vă permite să conectați senzori analogici obișnuiți de 0–5 V, cum ar fi senzori de umiditate a solului, senzori de lumină sau alți senzori care generează un semnal de tensiune. Este la fel de potrivit pentru monitorizarea tensiunii bateriilor și a sistemelor de alimentare care funcționează la 3,7 V, 4,2 V, 12 V sau 24 V, permițând monitorizarea în timp real a funcționării acestora și un răspuns rapid la căderile de tensiune.

Intrări și ieșiri suplimentare pentru o mai mare flexibilitate

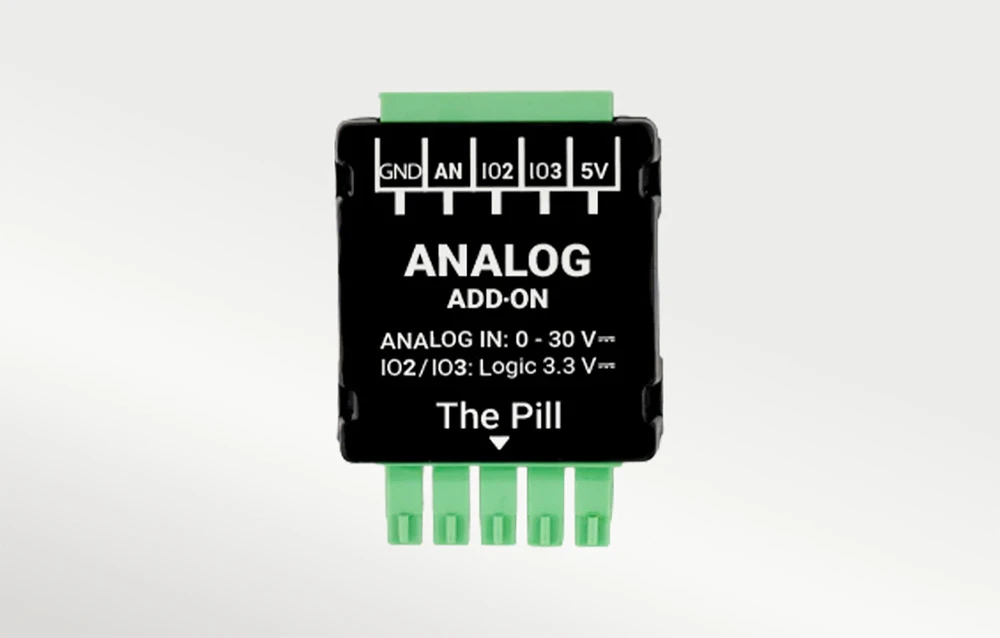

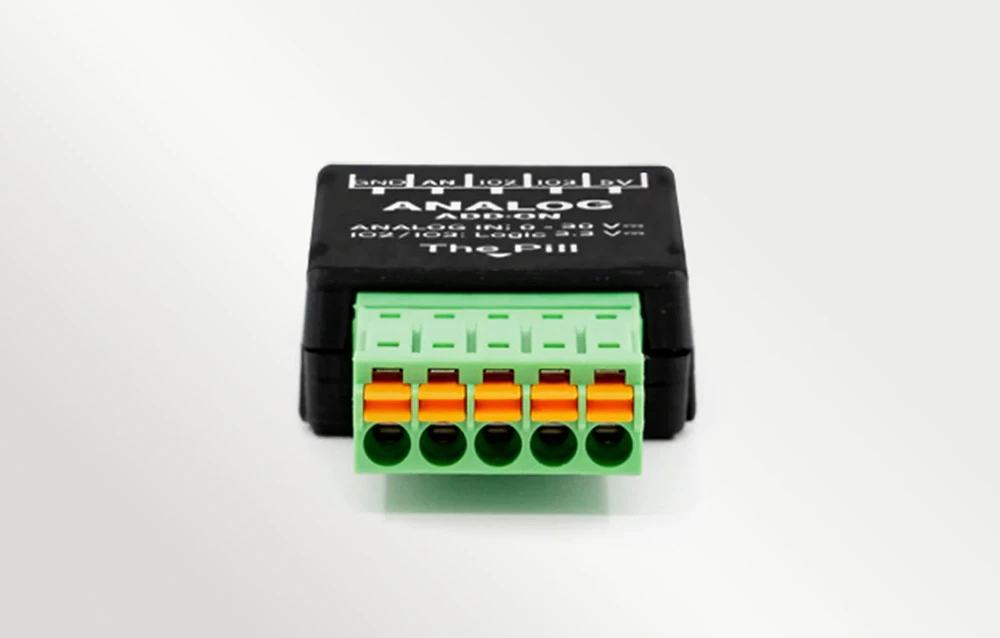

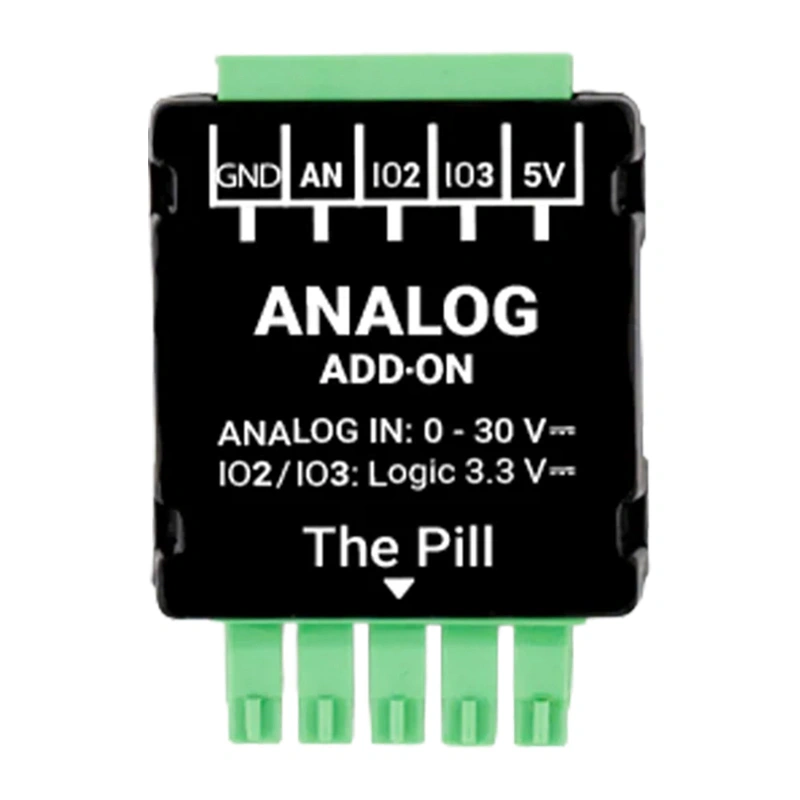

Pe lângă intrarea analogică, modulul este echipat cu doi pini configurabili, IO2 și IO3, care funcționează la o tensiune logică de 3,3 V. Aceștia pot funcționa ca intrări sau ieșiri digitale, ceea ce extinde capacitățile proiectului, permițând integrarea unor elemente de control suplimentare sau a semnalelor digitale. De asemenea, sunt disponibile borne de 5 V și GND, care pot fi utilizate pentru alimentarea unui senzor conectat sau a dispozitivului Shelly The Pill.

Integrare ușoară cu Shelly The Pill

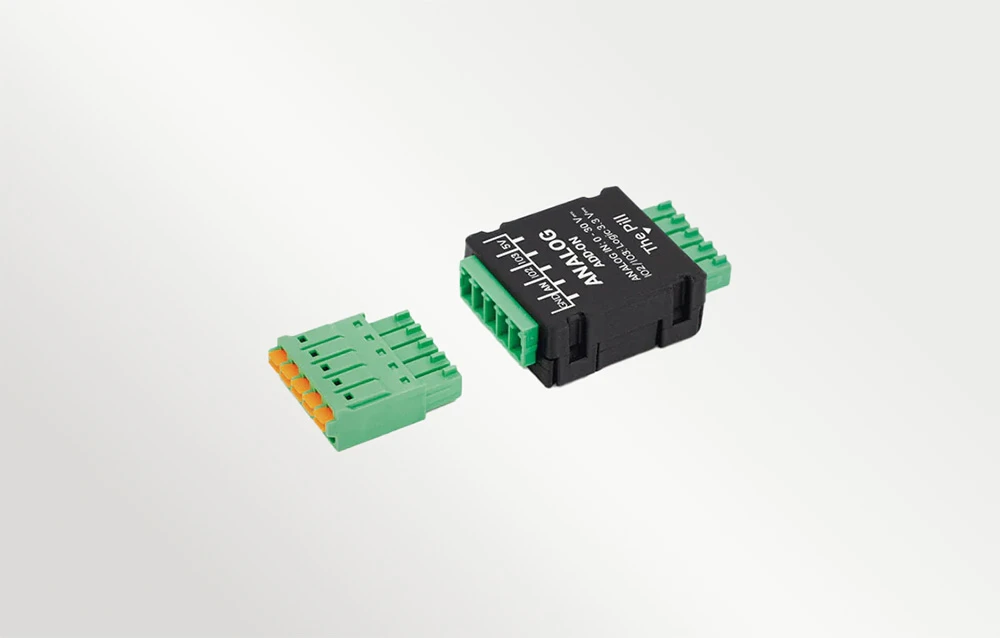

Modulul a fost conceput ca o extensie dedicată pentru Shelly The Pill. Se conectează la dispozitiv prin intermediul accesoriului cu 5 terminale, necesar pentru instalarea sa. Cu această extensie, The Pill poate colecta date de la senzori analogici și surse de tensiune conectate, permițând utilizarea acestora în automatizare, monitorizare și în propriile proiecte bazate pe platforma Shelly.

Design compact pentru instalații de joasă tensiune

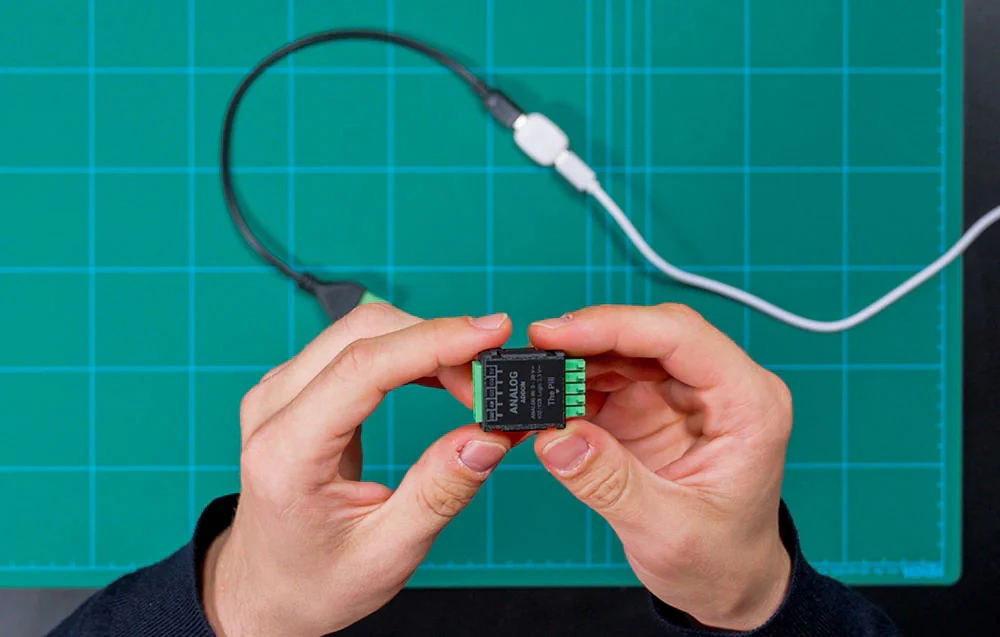

Dimensiunile reduse (36,5 × 26,5 × 11,5 mm) și greutatea de doar 8 g facilitează instalarea chiar și în spații limitate. Modulul funcționează la temperaturi cuprinse între 0 °C și 40 °C, cu o umiditate relativă de 30–70%, și poate fi utilizat la altitudini de până la 2.000 m deasupra nivelului mării, fiind astfel potrivit pentru numeroase aplicații în interior.
