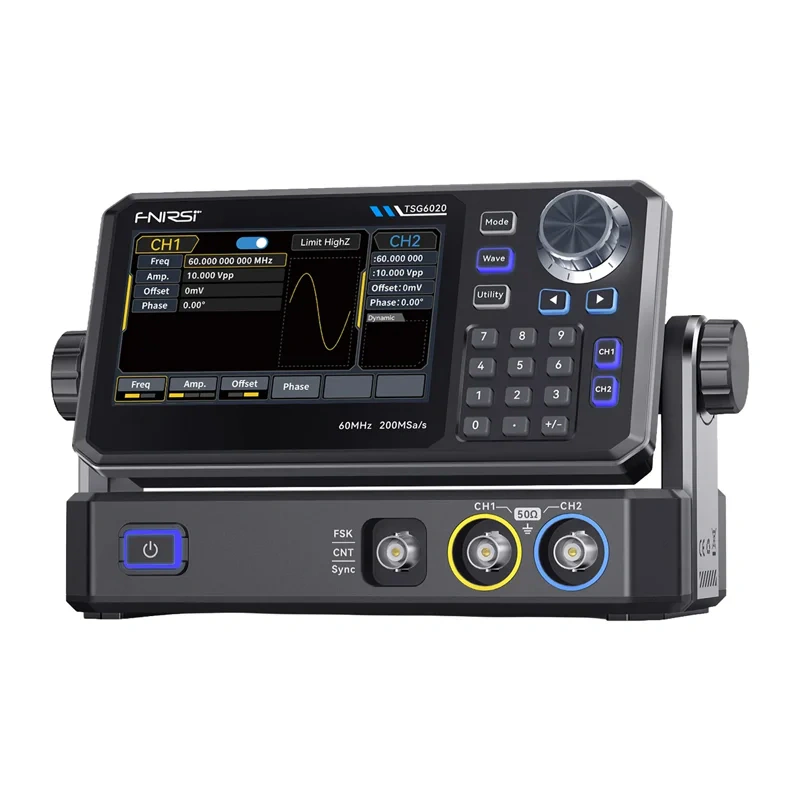

Generator de funcții FNIRSI TSG3020

Generator de semnale FNIRSI TSG3020

Modelul FNIRSI TSG3020 combină precizia ridicată de generare a semnalelor cu o utilizare intuitivă, fiind astfel ideal pentru utilizarea în laboratoare, ateliere și pe teren. Designul său cu două canale, frecvența de ieșire de până la 60 MHz, rata de eșantionare de 200 MSa/s și rezoluția de 14 biți permit generarea de semnale de înaltă calitate cu distorsiuni minime. Dispozitivul oferă o gamă largă de forme de undă standard și arbitrare, suportă șase tipuri de modulație și o funcție de baleiaj de frecvență, iar contorul de frecvență încorporat îmbunătățește și mai mult capacitățile sale de măsurare. Pachetul este completat de un ecran tactil clar, tehnologii avansate de îmbunătățire a calității semnalului și un design robust, conceput pentru utilizare intensă.

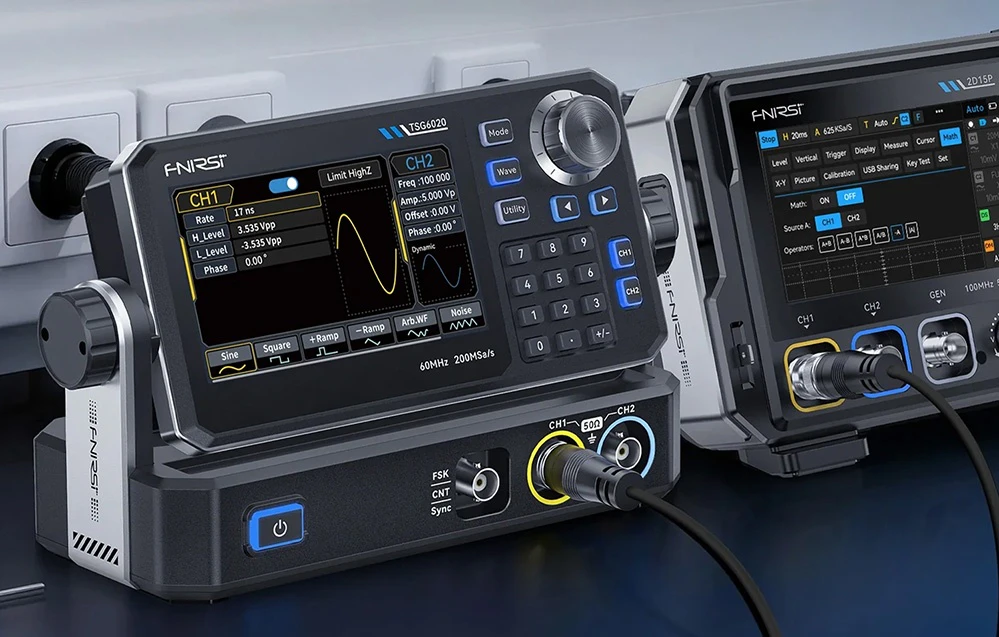

Două canale independente

Generatorul este echipat cu două canale de ieșire independente, permițând generarea simultană a două semnale diferite și facilitând efectuarea unor măsurători mai avansate. Frecvența maximă de ieșire este de 60 MHz, iar intervalul de amplitudine a fost optimizat pentru diverse configurații de sarcină și frecvență. Pentru impedanță ridicată, intervalul este de la 2 mVpp la 20 Vpp la frecvențe sub 10 MHz și de la 2 mVpp la 10 Vpp la frecvențe peste 10 MHz. Cu o sarcină de 50 Ω, generatorul oferă un interval de la 1 mVpp la 10 Vpp la frecvențe sub 10 MHz și de la 1 mVpp la 5 Vpp la frecvențe care depășesc 10 MHz. O rată de eșantionare de 200 MSa/s și o rezoluție verticală de 14 biți asigură reproducerea precisă a formelor de undă, păstrarea celor mai fine detalii și o distorsiune foarte redusă.

Forme de undă standard și arbitrare

TSG3020 generează cele mai utilizate forme de undă, precum sinusoidală, pătrată, rampă (dințată), impuls, zgomot și curent continuu (DC). De asemenea, suportă forme de undă arbitrare personalizate, create punct cu punct, permițând reproducerea precisă chiar și a semnalelor extrem de complexe. Tehnologia VeriPoint permite generarea de forme de undă arbitrare cu o rată de eșantionare cuprinsă între 1 µSa/s și 200 MSa/s, menținând în același timp toate detaliile semnalului și un jitter foarte redus, sub 200 ps. Tehnologia ZeroSurge asigură cea mai înaltă calitate a formelor de undă pătrate, de impuls și în dinți de ferăstrău, limitând depășirea la maximum 1% și oferind timpi de urcare și coborâre foarte scurți, de până la 13,5 ns. Rezultatul este reprezentat de muchii bine definite și o precizie sporită la testarea circuitelor electronice.

Modulație avansată

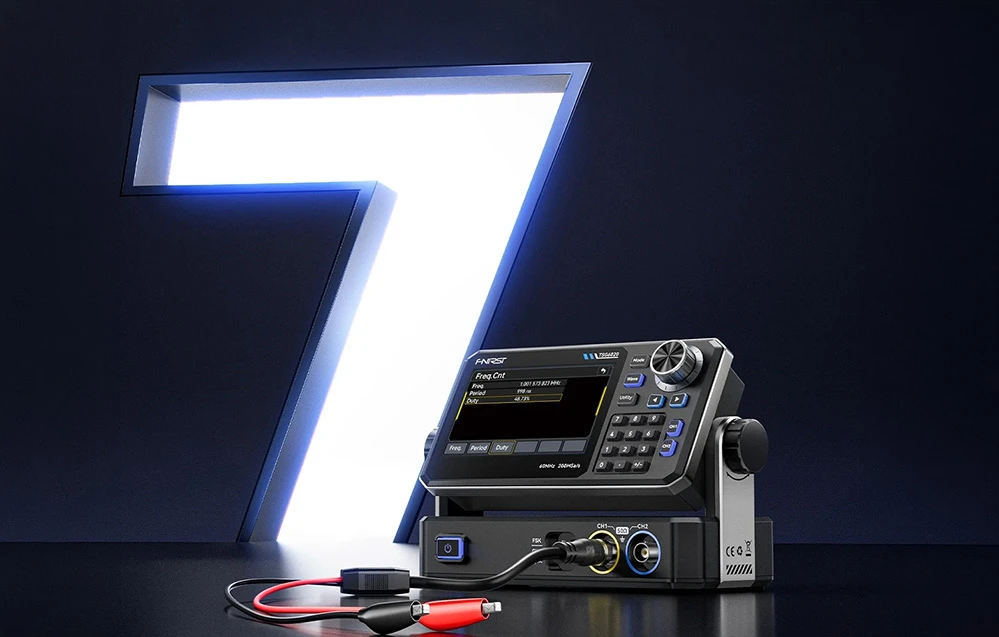

Generatorul suportă șase tipuri de modulație (AM, FM, PM, FSK, ASK și PSK), fiind astfel ideal pentru testarea sistemelor de comunicații digitale și a echipamentelor radio. Funcția de baleiaj de frecvență funcționează în mod liniar sau logaritmic, iar timpul de baleiaj poate fi reglat între 1 ms și 500 s, cu o precizie de ±0,1%. Aceste capacități permit o analiză convenabilă a caracteristicilor filtrelor și a răspunsului în frecvență al sistemelor testate. Contorul de frecvență încorporat cu 7 cifre acceptă semnale TTL în intervalul de la 100 mHz la 100 MHz, măsurând frecvența, perioada și ciclul de lucru cu o precizie de ±51 ppm.

Funcționare comodă pentru orice sarcină

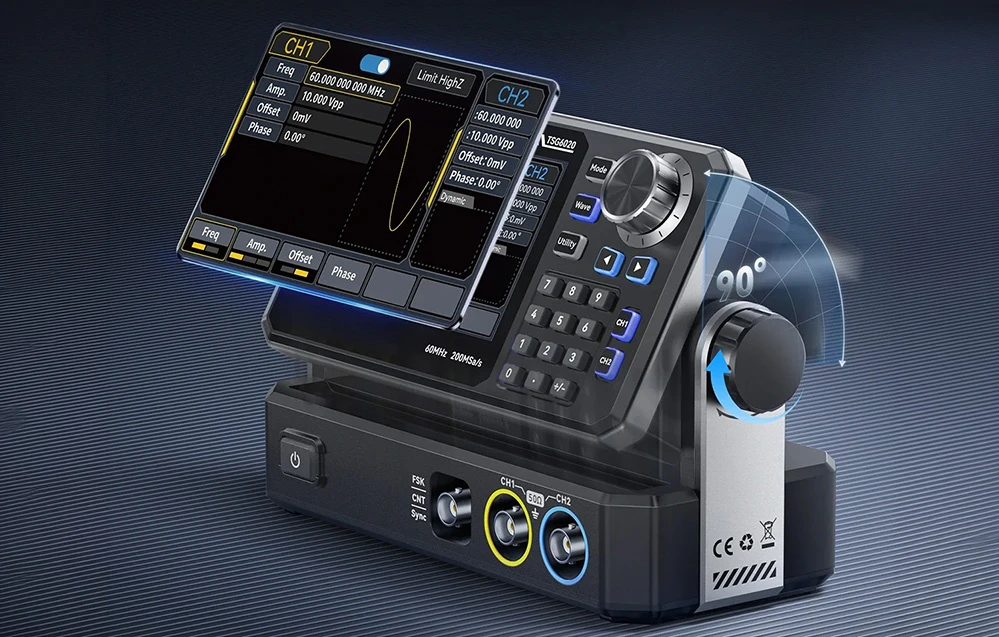

FNIRSI TSG3020 asigură o calitate foarte ridicată a semnalului chiar și în aplicații exigente. Oferă o amplitudine cuprinsă între 1 mVpp și 10 Vpp la o sarcină de 50 Ω, un zgomot de fază care nu depășește -125 dBc/Hz la 10 MHz și o deviere de 10 kHz, precum și o distorsiune armonică sub -40 dBc în intervalul 30–60 MHz. Dispozitivul este ușor de utilizat datorită ecranului tactil color TFT-LCD de 4,3 inci, completat de butoane fizice care permit modificarea rapidă a parametrilor. În timpul funcționării, ecranul afișează o previzualizare a formelor de undă și starea actuală a generatorului, ceea ce facilitează configurarea și monitorizarea tuturor setărilor.

Opțiuni extinse de configurare

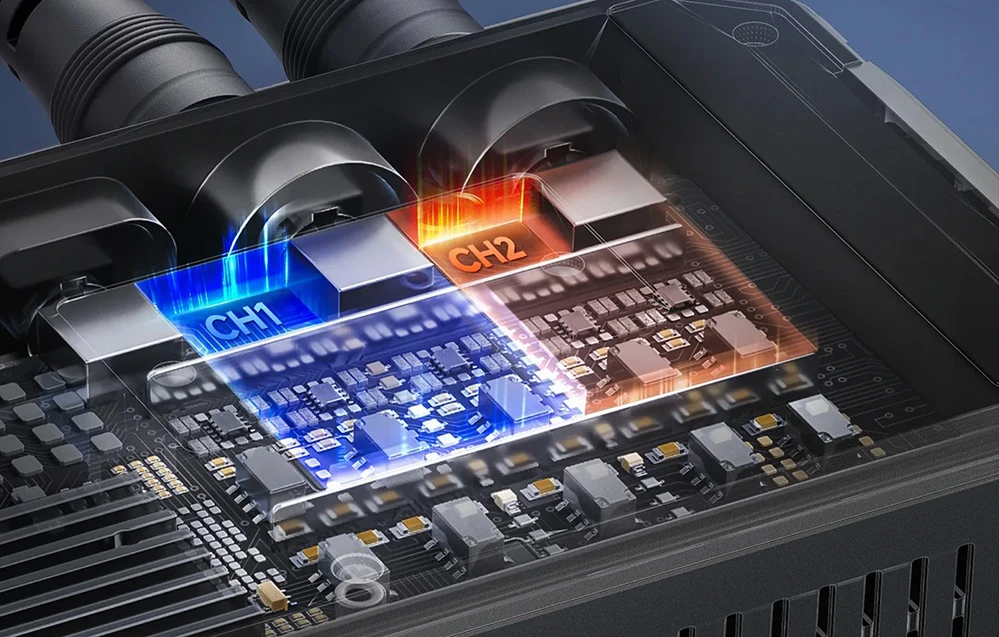

Generatorul este echipat cu funcții complete de protecție a ieșirii, inclusiv izolarea canalelor, protecția la masă și o ieșire de sincronizare compatibilă cu TTL, asigurând o funcționare sigură și stabilă chiar și în condiții solicitante. Un sistem eficient de răcire, cu un radiator din aluminiu și un ventilator silențios, menține temperatura optimă, asigurând performanțe stabile ale dispozitivului chiar și în timpul utilizării îndelungate. Memoria nevolatilă vă permite să salvați până la 24 de forme de undă arbitrare personalizate și să le rechemați instantaneu, fără a fi necesară reconfigurarea. TSG3020 suportă modul de funcționare continuă, ieșire cu poartă, modulație și o funcție de baleiaj, oferind o mare flexibilitate la realizarea configurațiilor de măsurare și a sistemelor de testare automatizate.

Inclus în set

• generator de funcții

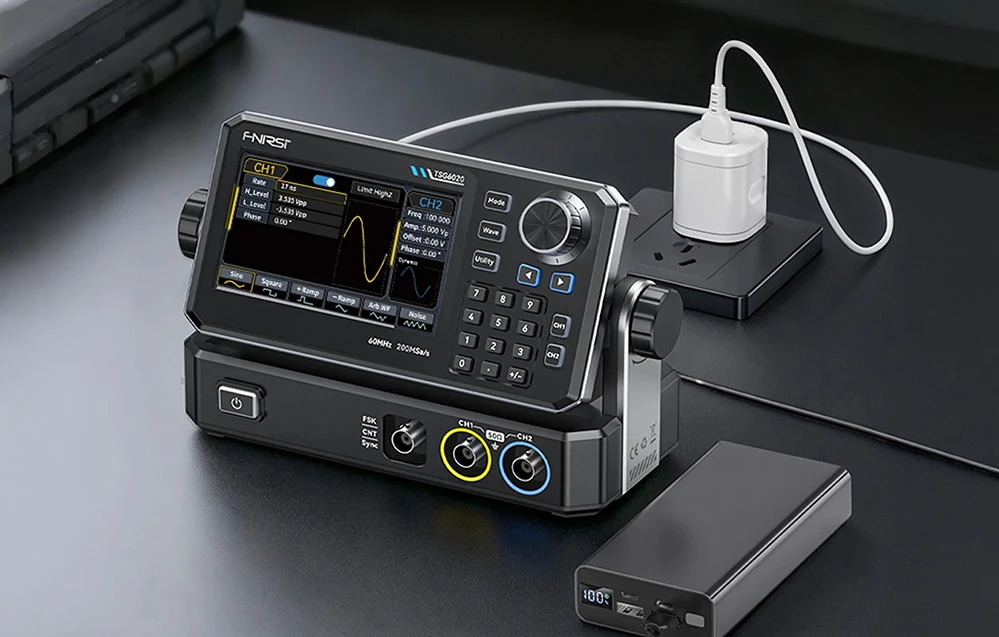

• adaptor de încărcare
• cablu de încărcare de tip C
• cablu de date
• cablu de măsurare
• cleme tip crocodil
• manual de utilizare
