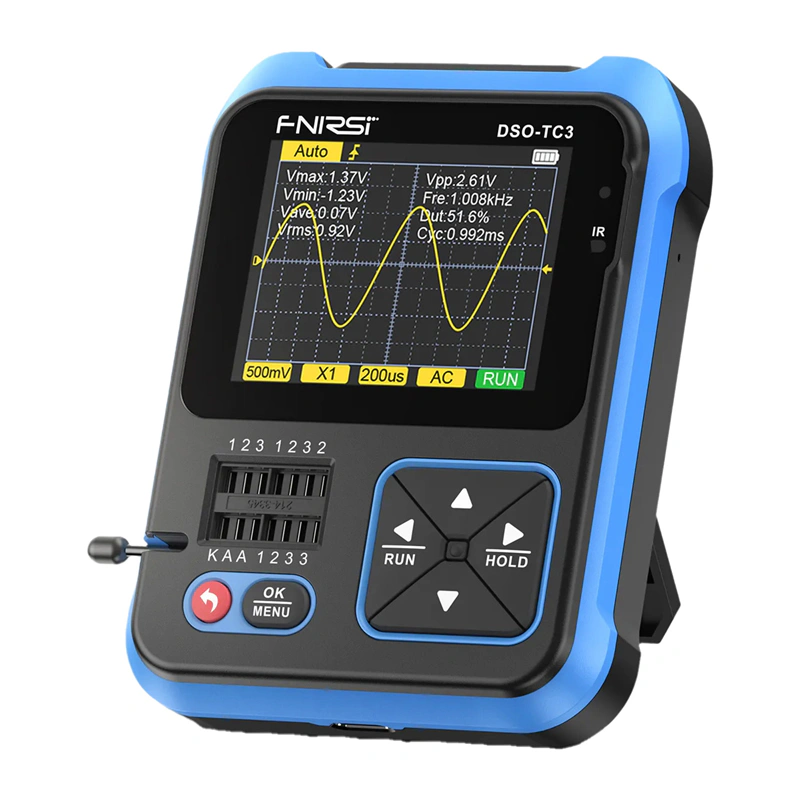

FNIRSI Handheld Digital Oscilloscope Transistor Tester SigGen 3 in 1 DSO-TC3

FNIRSI DSO-TC3 – Osciloscop digital portabil 3-în-1 cu generator de semnal și tester de tranzistori

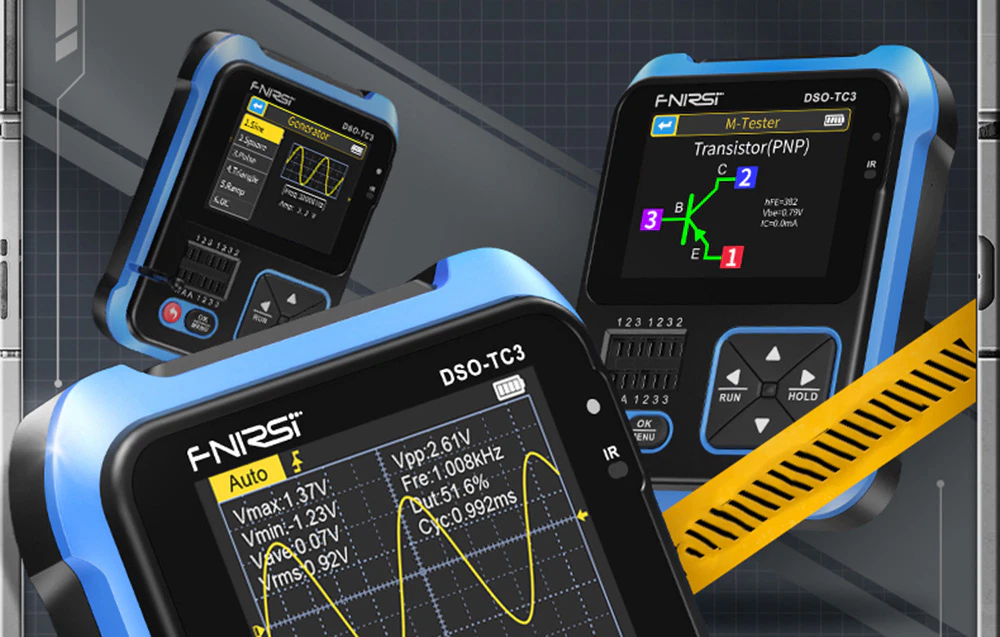

FNIRSI DSO-TC3 este un osciloscop digital portabil, un tester de tranzistori și un generator de semnal, toate într-un singur dispozitiv, conceput pentru diagnosticare rapidă, întreținere și lucrări pe teren. Acesta dispune de un osciloscop cu o rată de eșantionare de 10 MS/s și o lățime de bandă de 500 kHz, un tester inteligent de componente electronice și un generator de semnal cu 6 tipuri de forme de undă. Toate aceste componente sunt integrate într-o carcasă compactă și robustă, cu dimensiunile de 79×103×31 mm, dotată cu un ecran color mare și o baterie încorporată de 1500 mAh.

Un ecran clar care nu vă va dezamăgi pe teren

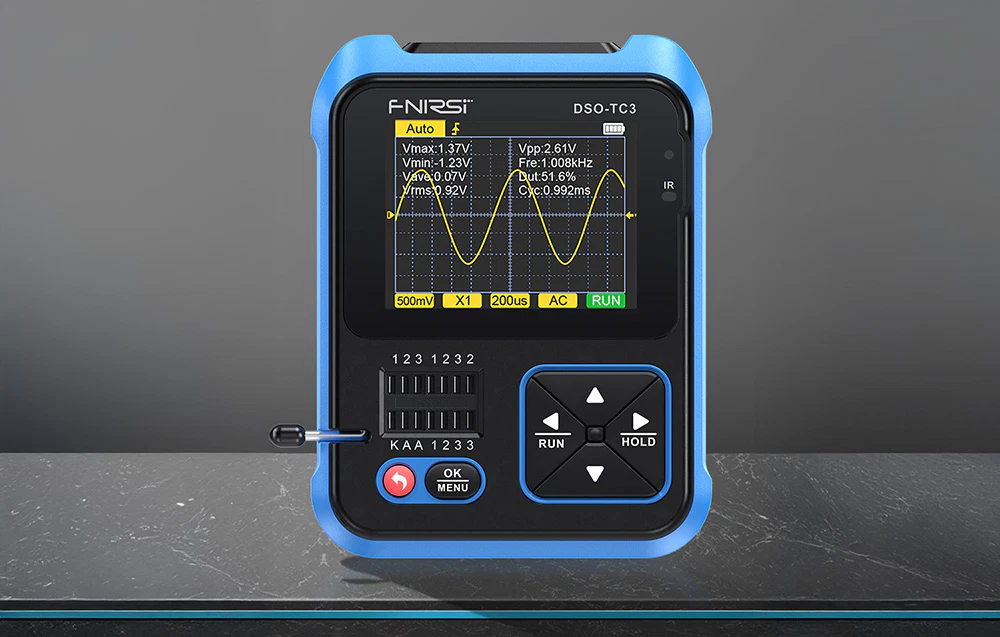

Ecranul TFT HD color de 2,4 inci asigură o vizibilitate excelentă chiar și în medii luminoase și în lumina directă a soarelui. Afișarea color a formelor de undă, a simbolurilor componentelor și a parametrilor face ca rezultatele să fie imediat ușor de înțeles — fără a fi nevoie să vă strângeți ochii sau să faceți presupuneri.

Osciloscop digital — Măsurători rapide și precise

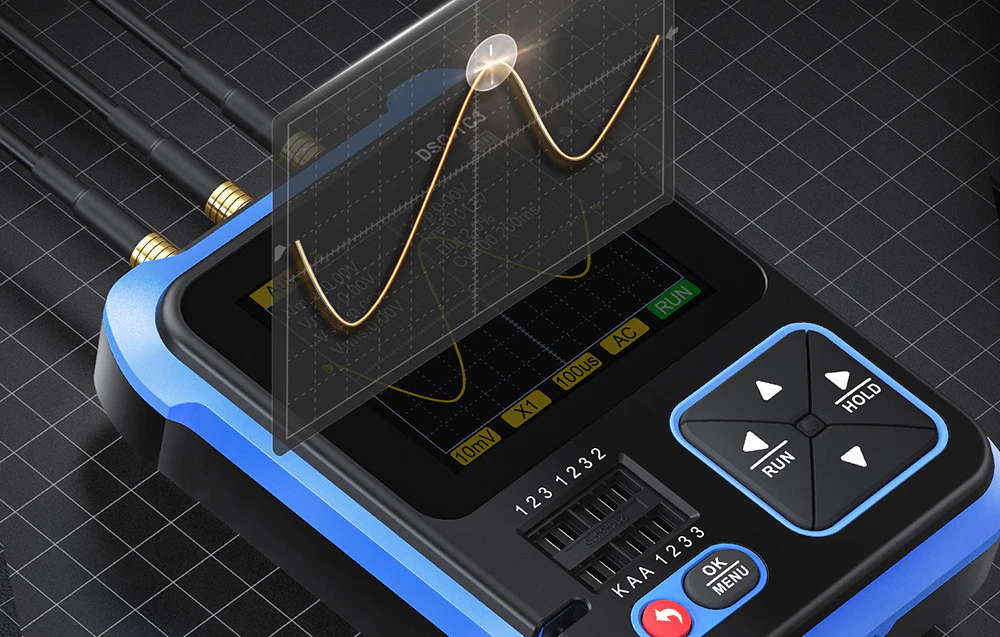

Modul osciloscop permite analiza semnalelor în timp real, cu o rată de eșantionare de 10 MS/s, o lățime de bandă de 500 kHz și o tensiune maximă de intrare de până la 400 V (atunci când se utilizează o sondă 10:1). Intervalul de tensiune cu o sondă 1:1 este de 80 Vpp (±40 V), iar cu o sondă 10:1 ajunge până la 800 Vpp (±400 V). Sensibilitatea verticală este reglabilă de la 10 mV la 10 V, iar baza de timp variază de la 1 µs la 10 s. Modul de declanșare automată, modurile normal și single-shot, precum și butonul AUTO vă permit să capturați instantaneu o formă de undă stabilă — chiar și fără experiență în utilizarea osciloscoapelor. Dispozitivul afișează măsurători automate: maxim, minim, medie, RMS, vârf la vârf, frecvență, perioadă și ciclu de lucru. O undă pătrată calibrată de 1 kHz, încorporată, facilitează compensarea sondei.

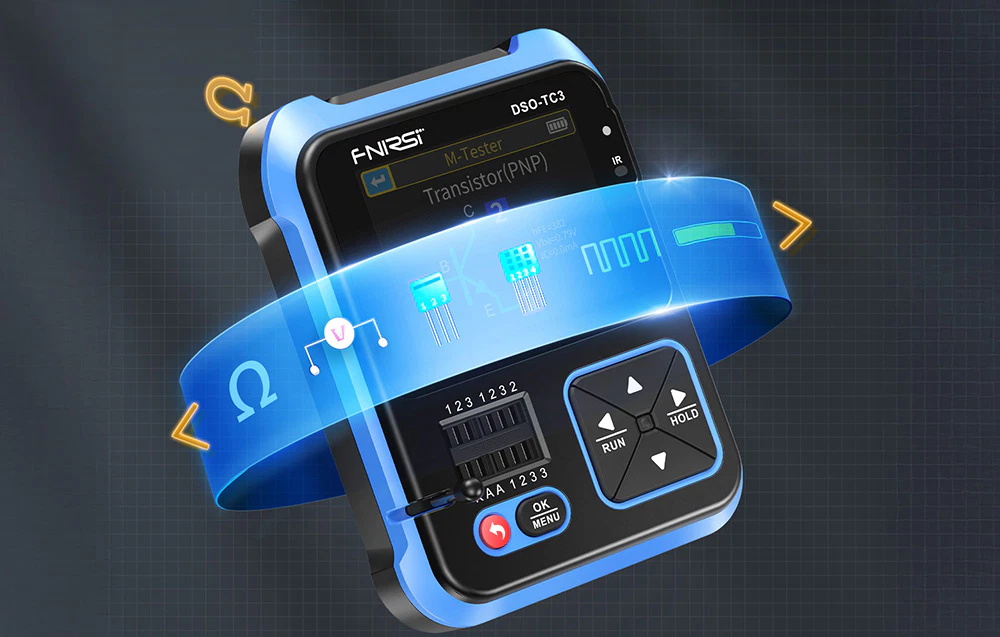

Tester inteligent pentru tranzistori și componente pasive

FNIRSI DSO-TC3 recunoaște și măsoară automat tranzistoarele NPN și PNP, MOSFET-urile cu canal N și P (inclusiv IGBT-urile), JFET-urile, tiristoarele (SCR-urile), triacurile, diodele, diodele Zener (până la 32 V), perechi de diode, precum și rezistențe (0,01 Ω – 50 MΩ), condensatoare (25 pF – 100 mF) și inductoare (10 µH – 1000 mH). Dispozitivul detectează automat bornele componentelor și afișează parametrii acestora, ceea ce accelerează semnificativ procesul de diagnosticare și elimină riscul de erori. Testerul măsoară, de asemenea, parametri precum hFE, tensiunea bază-emitor, curentul colectorului, capacitatea porții și rezistența la dren.

Generator de semnale – 6 forme de undă pentru testare și simulare

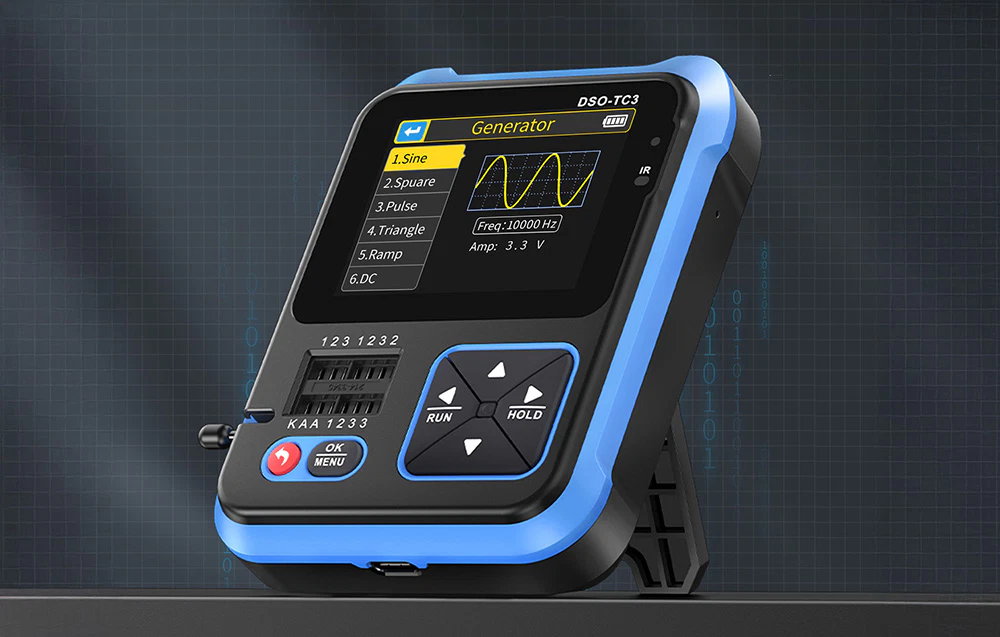

Generatorul DDS încorporat permite generarea de unde sinusoidale, unde pătrate, impulsuri, unde triunghiulare, rampe și semnale de curent continuu. Frecvența este reglabilă de la 1 Hz la 100 kHz, amplitudinea de la 0 la 3,3 V, iar ciclul de lucru de la 0 la 100%. Este soluția ideală pentru testarea circuitelor, învățarea electronicii, simularea semnalelor și verificarea rapidă a funcționării circuitelor – fără a fi necesară conectarea unor echipamente suplimentare.

Toolbox: Funcții suplimentare pentru utilizatorii exigenți

Modul „Tools” oferă o gamă de funcții care depășesc măsurătorile de bază. Dispozitivul permite testarea continuității circuitelor, măsurarea tensiunii de intrare în intervalul 0–40 V, ieșire PWM, testarea diodelor Zener (0–32 V), citirea temperaturii de la senzorii DS18B20 (0–85 °C), precum și citirea temperaturii și umidității de la senzorii DHT11 (0–60 °C, 5–95%). În plus, decodorul în infraroșu încorporat analizează automat codurile protocolului NEC, afișând codul utilizatorului și codul de date împreună cu forma de undă a semnalului IR. Este disponibilă și o funcție de calibrare a dispozitivului.

Un singur clic și gata — confort maxim

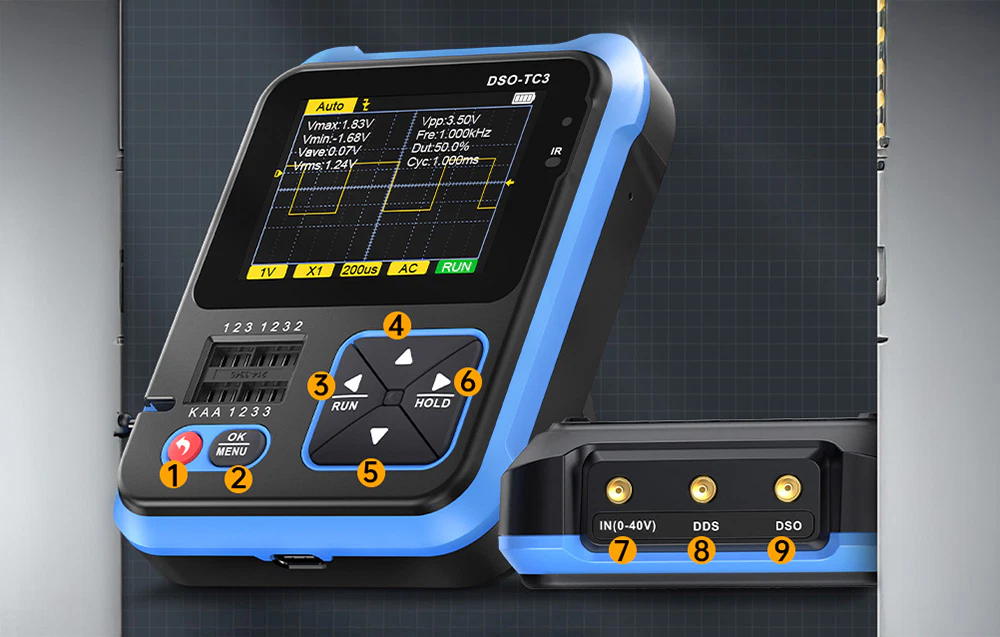

Funcționarea dispozitivului este concepută pentru viteză. Comutarea modurilor cu un singur buton, un meniu logic, un buton HOLD pentru înghețarea formei de undă și controlul intuitiv prin D-pad înseamnă că măsurarea, testarea sau generarea unui semnal durează literalmente o clipă. Protecția inteligentă împotriva supratensiunii protejează dispozitivul împotriva deteriorării accidentale. Este un instrument care lucrează alături de dumneavoastră, nu împotriva dumneavoastră.

Suport pliabil — funcționare cu mâinile libere

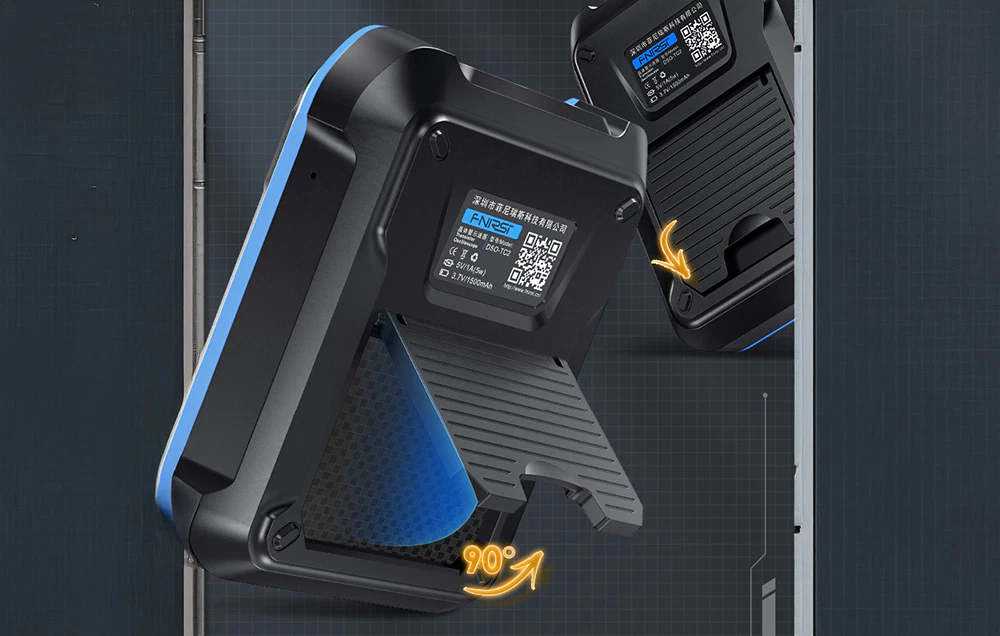

Suportul integrat și pliabil, reglabil până la 90°, vă permite să așezați dispozitivul în siguranță pe o masă sau pe un banc de lucru. Designul său compact face ca dispozitivul să fie mic și ușor de transportat. Astfel, puteți lucra cu ambele mâini, având în același timp o vizibilitate constantă asupra rezultatelor — fără a fi nevoie de suporturi improvizate și fără riscul ca dispozitivul să se răstoarne.

Carcasă robustă, concepută pentru condiții reale de utilizare

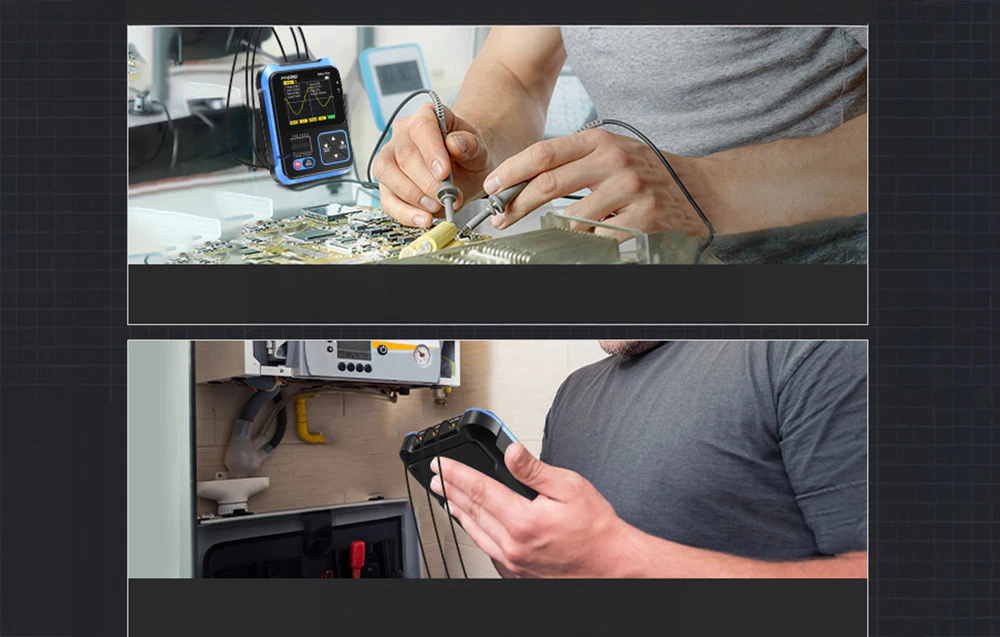

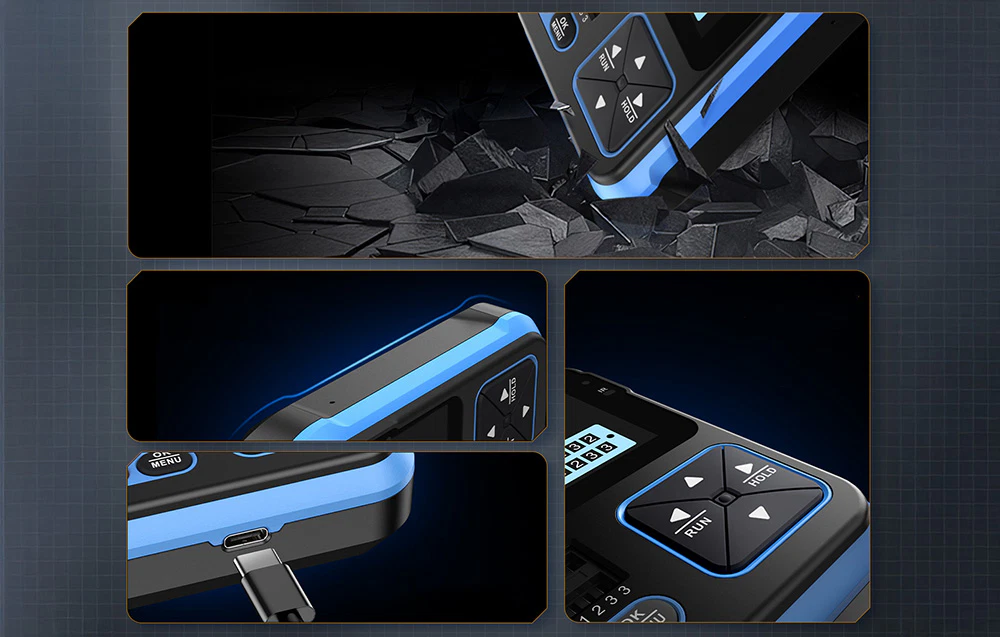

Carcasa durabilă din plastic ABS oferă o rezistență sporită la căderi. Designul antiderapant și butoanele tactile extrem de receptive asigură faptul că FNIRSI DSO-TC3 rezistă la o utilizare intensă. Acest dispozitiv este conceput pentru utilizare în ateliere, laboratoare și pe teren — pregătit pentru provocările zilnice ale reparațiilor, diagnosticării și educației în domeniul electronicii.

Baterie de mare capacitate și încărcare modernă
