Tester LCR FNIRSI LCR-ST2Plus

Tester LCR FNIRSI LCR-ST2Plus

Aparatul FNIRSI LCR-ST2Plus permite măsurarea parametrilor electrici ai componentelor și oferă o gamă largă de aplicații atât pentru întreținerea echipamentelor, cât și pentru proiectarea de circuite noi. Acesta oferă măsurători la frecvențe multiple și niveluri de tensiune de testare, recunoaștere inteligentă a componentelor și funcții care simplifică testarea componentelor individuale și a loturilor întregi de producție. Designul său compact, asemănător unei pensete, afișajul color ușor de citit și autonomia de până la 3 ore de funcționare cu o singură încărcare fac ca acest dispozitiv să fie ideal atât pentru mediul de laborator, cât și pentru lucrările pe teren.

Gamă largă de măsurători și analiză cuprinzătoare a parametrilor

FNIRSI LCR-ST2Plus permite măsurarea precisă a rezistenței în intervalul de la 10 mΩ la 10 MΩ, a capacității de la 1 pF la 22 mF, a inductanței de la 1 μH la 10 H, tensiunea de până la ±30 V, precum și a diodelor cu o tensiune directă de până la 0,7 V. Pe lângă valorile de bază, dispozitivul afișează și o serie de parametri care descriu comportamentul componentei testate, precum D, Q, Z, X, θ și ESR. Acest lucru permite o evaluare mult mai precisă a proprietăților componentelor și a adecvării acestora pentru aplicații specifice, fără a fi necesară utilizarea mai multor instrumente de măsurare diferite.

Setări flexibile pentru o precizie și mai mare

Testerul oferă cinci frecvențe de măsurare (100 Hz, 120 Hz, 1 kHz, 10 kHz și 100 kHz), permițându-vă să selectați condițiile optime de testare pentru tipul de componentă testată. Sunt disponibile, de asemenea, patru niveluri de tensiune de testare RMS (0,1 V, 0,3 V, 0,6 V și 1,0 V) sunt, de asemenea, disponibile, permițându-vă să creșteți stabilitatea și precizia măsurătorilor pentru diverse componente. Un avantaj suplimentar îl reprezintă afișarea simultană a valorilor echivalente pentru conexiunile în serie și în paralel, ceea ce minimizează impactul parametrilor paraziți și îmbunătățește precizia măsurătorilor la testarea rezistențelor, inductorilor și condensatoarelor.

Funcții inteligente pentru eficientizarea activității zilnice

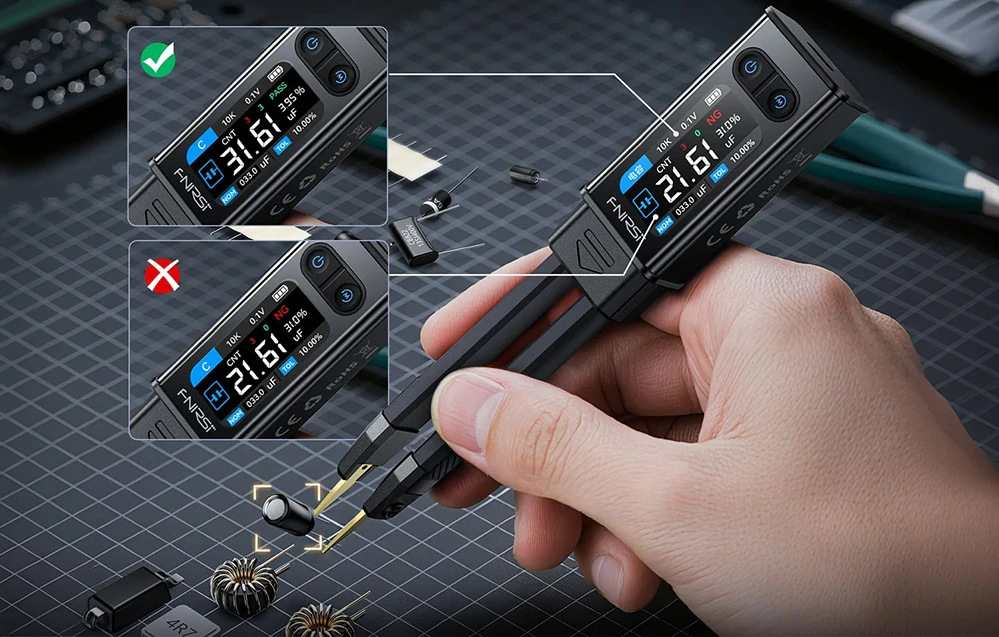

LCR-ST2Plus este echipat cu un mod de baleiaj complet al frecvenței, cuprins între 100 Hz și 100 kHz, care vă permite să analizați răspunsul în frecvență al componentei testate cu o singură comandă. Funcția de sortare inteligentă compară automat rezultatele cu valorile nominale și toleranțele predefinite, clasificând instantaneu componentele ca fiind conforme sau neconforme. Această soluție accelerează semnificativ testarea loturilor mai mari de componente și reduce riscul de erori.

Testarea comodă a componentelor

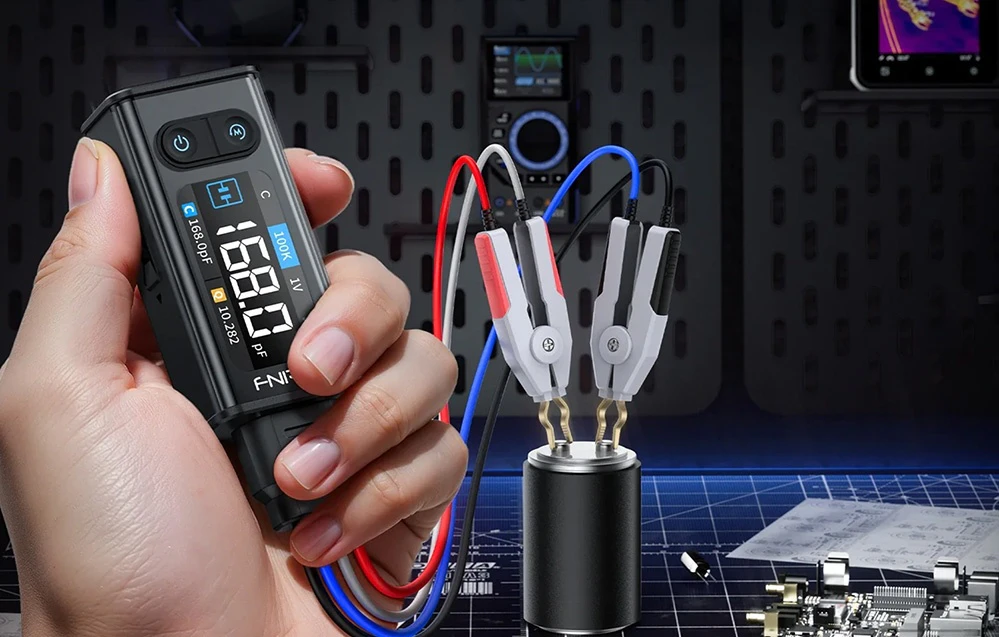

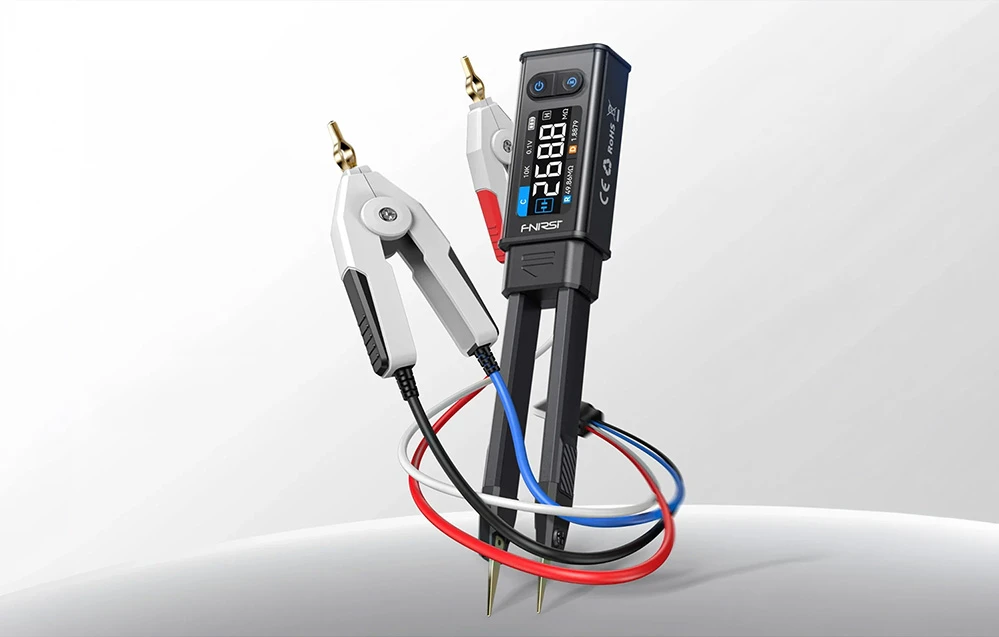

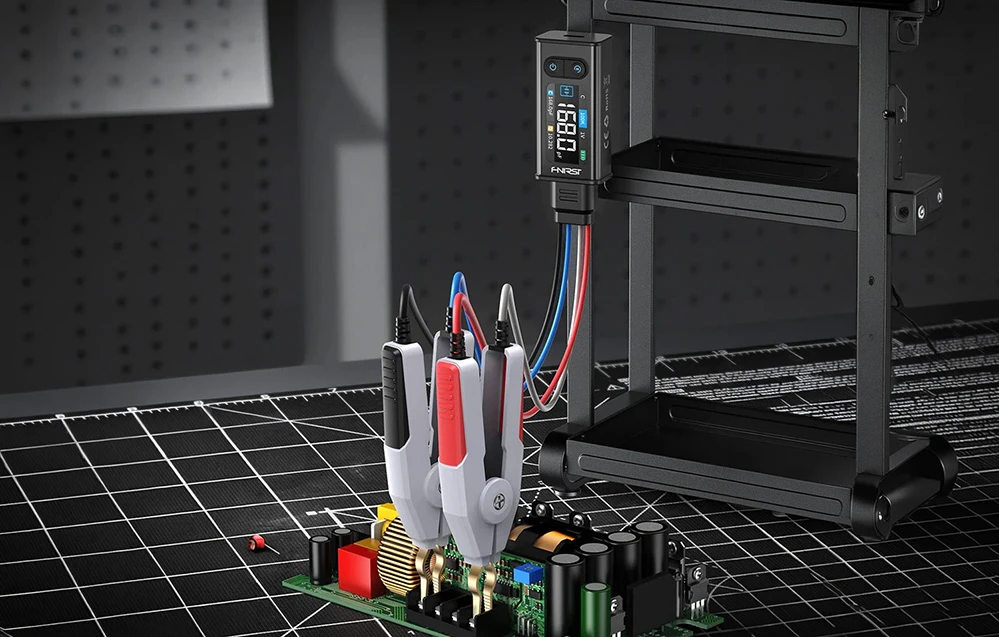

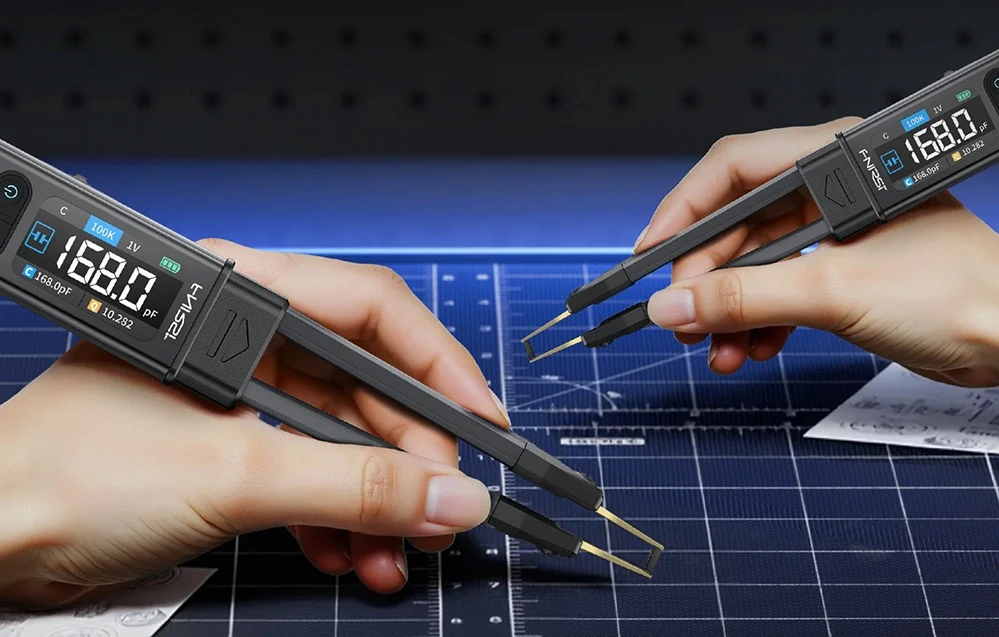

Dispozitivul este proiectat pentru a se adapta la diverse tipuri de componente. Kitul include sonde de testare drepte și curbate, de tip pensetă, care facilitează manipularea componentelor SMD de dimensiuni mici. Pentru componentele mai mari și cele cu montare prin orificiu, este furnizat un cablu terminat cu o clemă Kelvin, care utilizează o metodă de măsurare cu patru fire ce asigură o precizie ridicată. Testerul recunoaște automat rezistențele, condensatoarele și inductoarele și afișează simultan pe ecran cei doi parametri cei mai importanți ai componentei testate. De asemenea, aveți acces la funcțiile HOLD, Max și Min, precum și la posibilitatea de a personaliza setările sistemului în funcție de preferințele dumneavoastră.

Ecran ușor de citit și design ergonomic

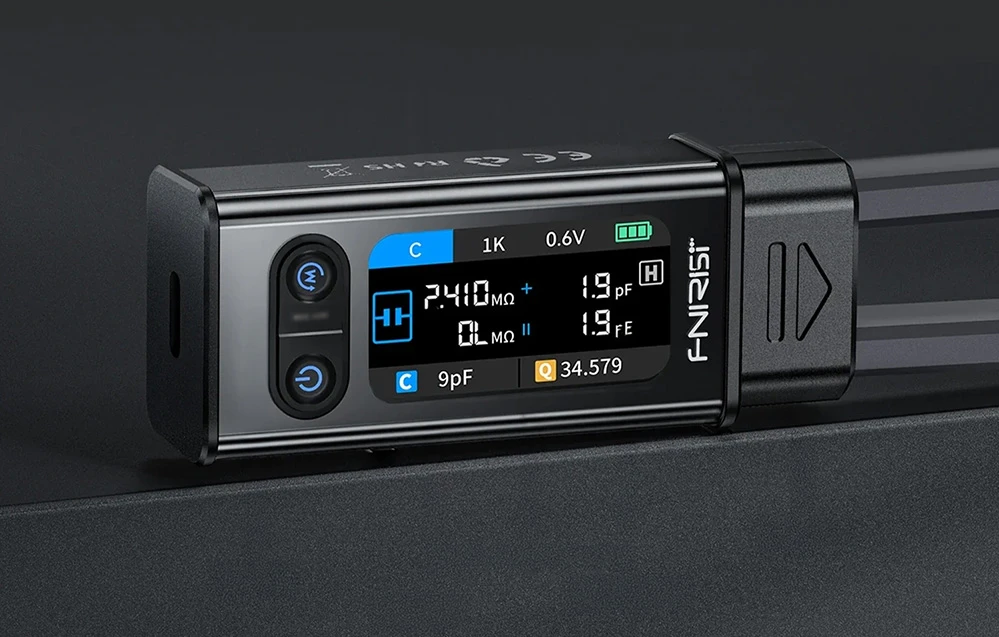

Ecranul color HD de 1,47 inci oferă o afișare clară a rezultatelor măsurătorilor, facilitând citirea datelor atât în atelier, cât și pe teren. Rotirea automată a ecranului se adaptează la modul în care țineți dispozitivul, asigurând o utilizare confortabilă atât pentru utilizatorii dreptaci, cât și pentru cei stângaci. Dispozitivul este echipat cu un sistem de fixare magnetic pentru depozitare ușoară și acces rapid în timpul lucrului.

Mobilitate, siguranță și disponibilitate pentru utilizare

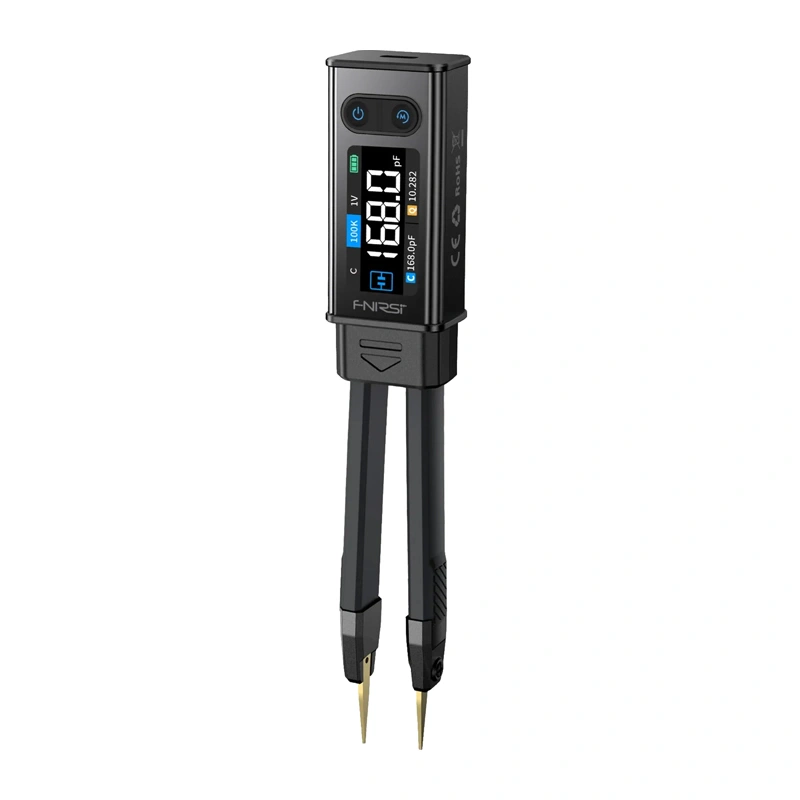

Carcasa compactă, în formă de pensetă, permite ca testerul să încapă cu ușurință într-un buzunar sau într-o geantă de scule, astfel încât să îl aveți întotdeauna la îndemână. Bateria litiu încorporată de 300 mAh asigură până la aproximativ 3 ore de funcționare continuă, iar portul modern USB-C permite încărcarea comodă. Dispozitivul suportă, de asemenea, măsurarea tensiunii de până la ±30 V și este echipat cu funcții de siguranță care sporesc siguranța testelor efectuate, permițând lucrul confortabil cu o gamă largă de componente electronice.

Conținut pachet

• Tester LCR
• cutie de depozitare
• sondă curbată
• placă de scurtcircuit
• cablu de date
• cablu cu cleme Kelvin
• manual de utilizare
