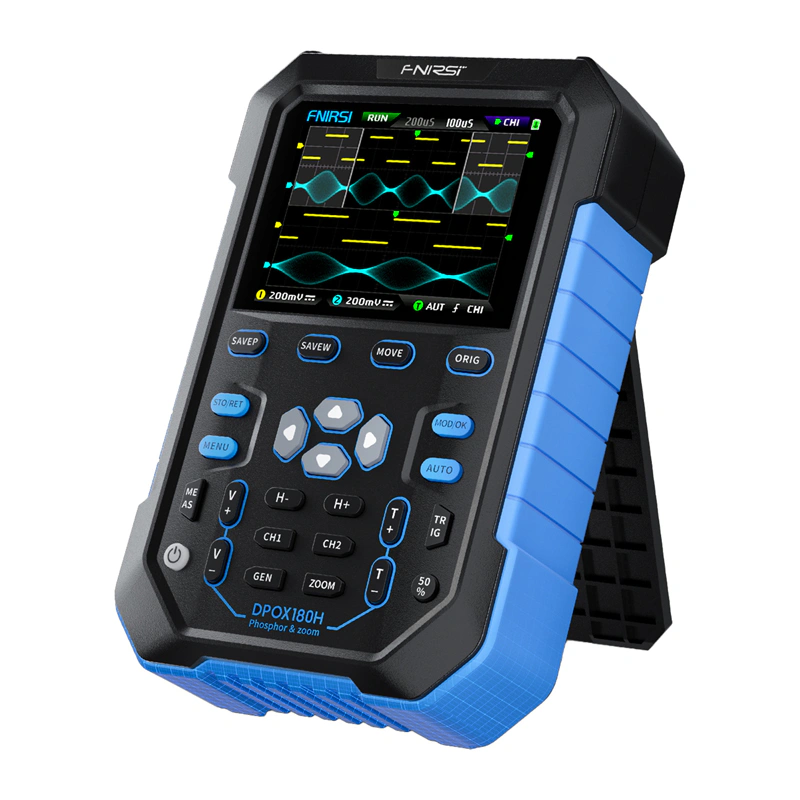

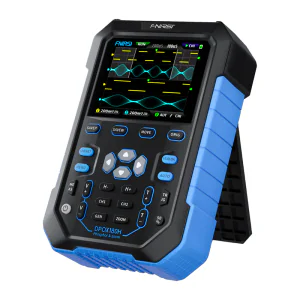

FNIRSI DPOX180H este un osciloscop digital portabil cu fosfor (DPO) care combină un osciloscop cu două canale de 180 MHz, un generator de funcții DDS de 20 MHz și funcții avansate de analiză a semnalului. Este conceput ca un instrument compact și mobil pentru service, atelier și laborator, oferind funcționalitate ridicată într-un singur dispozitiv.

Lățime de bandă de 180 MHz și 500 MSPS – precizie de măsurare

Osciloscopul oferă o lățime de bandă analogică de 180 MHz (-3 dB) și eșantionare în timp real de până la 500 MSPS (250 MSPS în funcționare cu două canale). Acest lucru permite reproducerea precisă a marginilor rapide, a impulsurilor și a semnalelor de înaltă frecvență, ceea ce este crucial în diagnosticarea sistemelor electronice moderne.

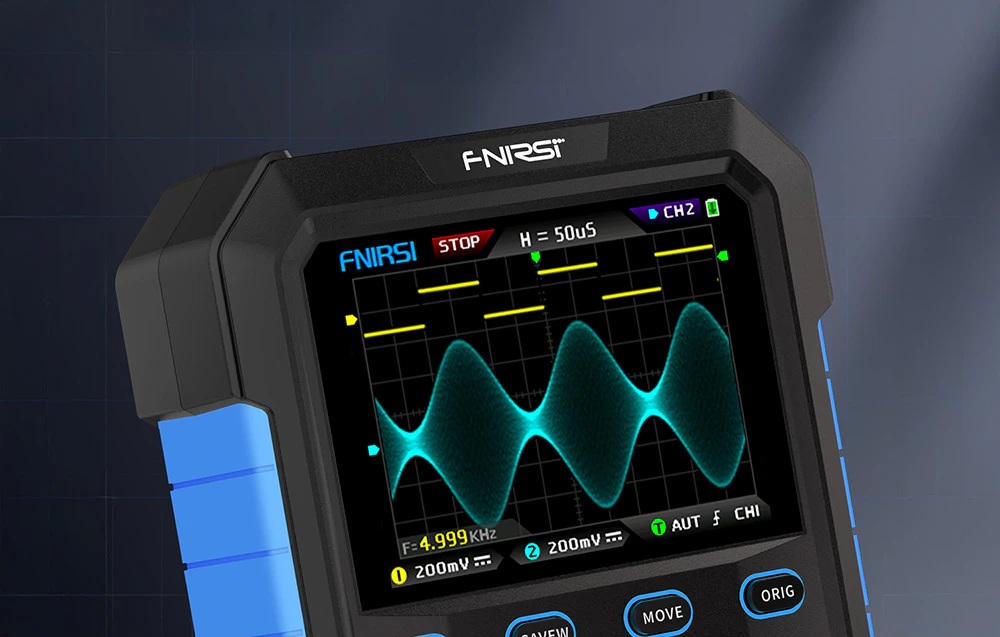

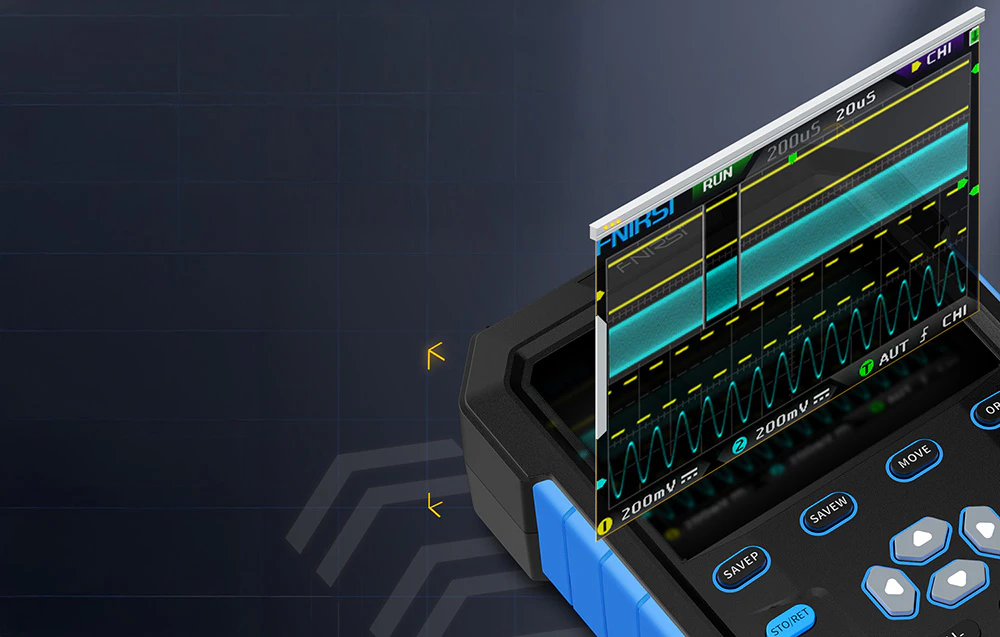

Tehnologia Digital Phosphor – mai multe informații în forma de undă

Tehnologia Digital Phosphor utilizează scala de luminozitate și temperatura culorii pentru a vizualiza frecvența semnalului. Acest lucru facilitează detectarea jitterului, zgomotului, instabilităților și evenimentelor rare care pot rămâne invizibile în osciloscoapele clasice.

50.000 wfms/s – fără timp mort

Rata de reîmprospătare ridicată de 50.000 de forme de undă pe secundă reduce semnificativ timpul mort de achiziție. Acest lucru vă permite să capturați în mod eficient perturbațiile pe termen scurt și anomaliile semnalului, ceea ce este deosebit de important atunci când analizați sursele de alimentare comutabile și magistralele digitale.

Limită de lățime de bandă hardware de 20 MHz și declanșare stabilă

Filtrul hardware bandpass comutabil de 20 MHz încorporat reduce eficient zgomotul și armonicele de ordin superior. Combinat cu un sistem extins de declanșare (Auto/Normal/Single, margine ascendentă și descendentă) și stabilizare adaptivă a declanșării, acesta asigură o imagine clară și stabilă a semnalului.

Mod FFT și X-Y – analiză de frecvență și relație

Funcția FFT oferă o previzualizare rapidă și calitativă a spectrului de frecvență al semnalului testat. În plus, modul X-Y cu fosfor digital vă permite să analizați relațiile de amplitudine și fază între două canale, de exemplu, sub forma figurilor Lissajous.

Zoom temporal și modul de derulare

Osciloscopul oferă o bază de timp ZOOM în intervalul 2×–1000×, permițând analiza precisă a segmentelor de formă de undă selectate. Modul de derulare permite observarea continuă a semnalelor cu schimbări lente în timp real.

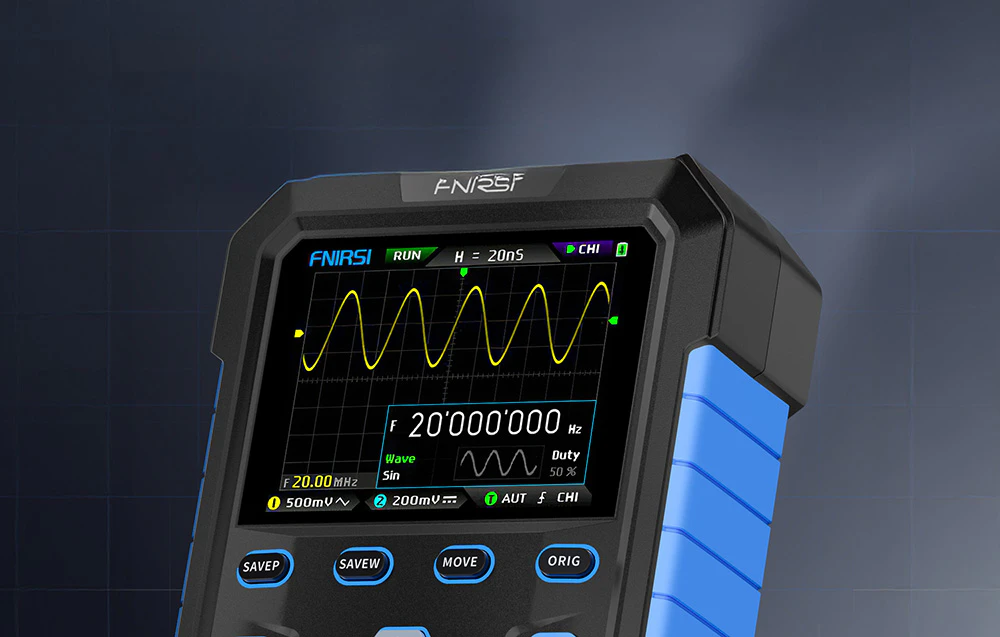

Generator DDS de 20 MHz și funcție de tăiere

Generatorul de funcții DDS de 20 MHz încorporat acceptă 14 tipuri de forme de undă, cu reglarea frecvenței în pași de 1 Hz. Funcția unică de ieșire de tăiere vă permite să tăiați un fragment din forma de undă măsurată și să îl utilizați ca semnal de ieșire al generatorului, cu posibilitatea de a salva până la 500 de semnale personalizate.

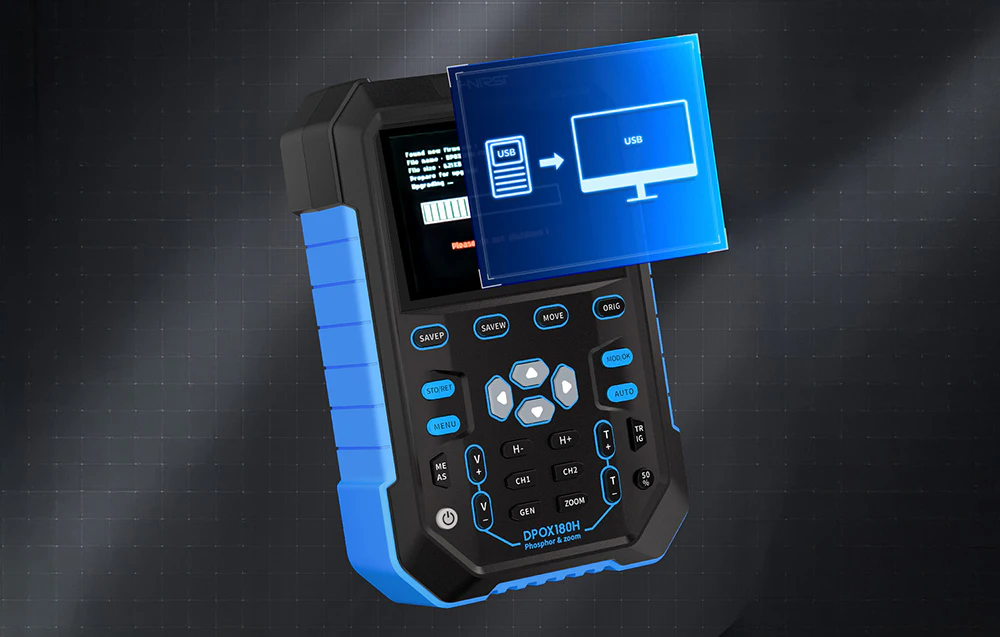

Stocarea, vizualizarea și exportul datelor

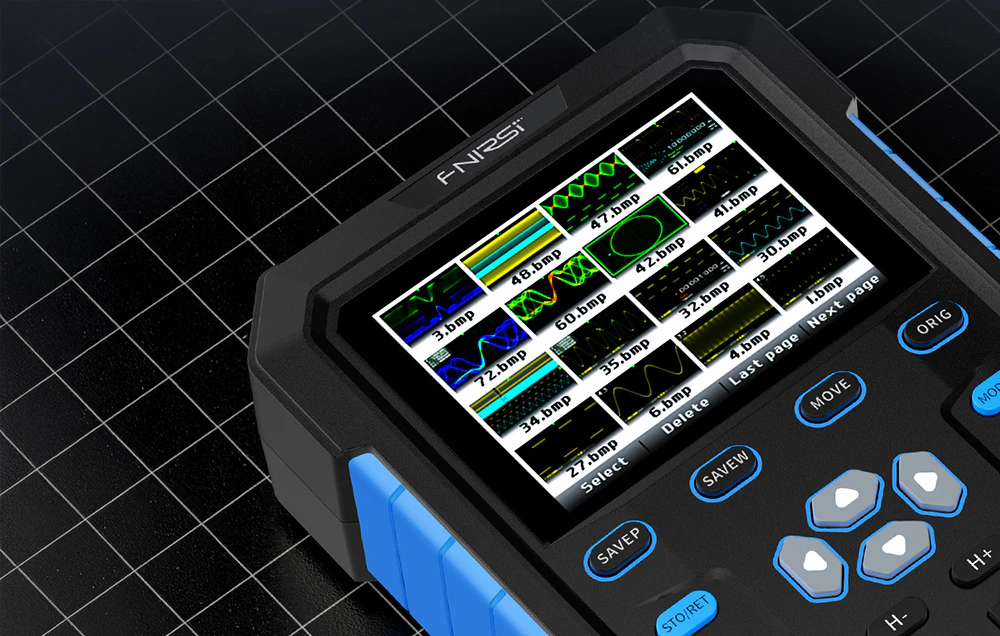

Memoria internă de 120 Mbit poate stoca până la 250 de forme de undă și 90 de capturi de ecran (BMP). Datele pot fi vizualizate direct pe dispozitiv sau exportate pe un computer prin USB, iar firmware-ul poate fi actualizat cu ușurință.

Mobilitate, siguranță și ușurință în utilizare

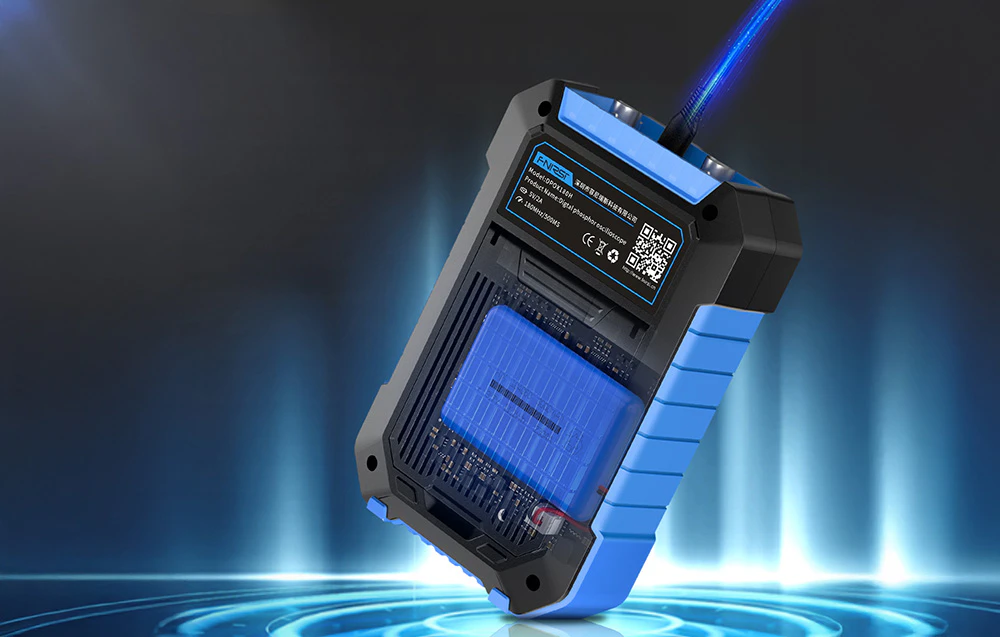

Ecranul IPS color de 2,8" (320×240) asigură o bună lizibilitate în toate condițiile. Dispozitivul este echipat cu configurare automată cu un singur buton, măsurători cu cursor, protecție la intrare de până la 400 V, o baterie Li-ion de 3000 mAh (până la aproximativ 4 ore de funcționare) și încărcare rapidă de 5 V / 2 A. FNIRSI DPOX180H este un instrument versatil și sigur pentru ingineri electronici, tehnicieni de service, studenți și amatori exigenți.
