Osciloscop tabletă portabil FNIRSI 1013D 7"

Osciloscop portabil FNIRSI 1013D cu tabletă de 7"

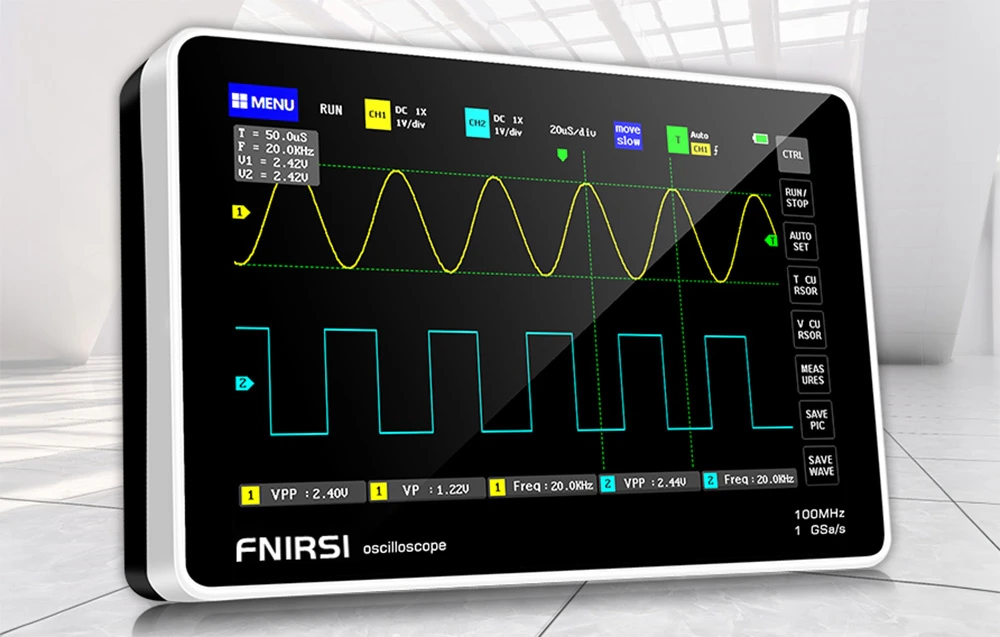

Osciloscopul portabil FNIRSI 1013D cu un ecran tactil de 7", 2 canale de măsurare, o lățime de bandă de 100 MHz și o rată de eșantionare de 1 GSa/s permite analiza precisă a semnalului în service, atelier și proiectarea dispozitivelor electronice. Dispozitivul este echipat cu un ecran TFT 800x480 ușor de citit, reglarea automată a semnalului cu un singur buton și funcția de înregistrare a formei de undă, permițând măsurători convenabile și rapide oriunde. Suportul pentru analiza semnalelor analogice și digitale îl face potrivit pentru service-ul echipamentelor și aplicațiile DIY. Bateria cu litiu încorporată de 6.000 mAh permite dispozitivului să funcționeze timp de aproximativ 4 ore.

Ecran tactil clar

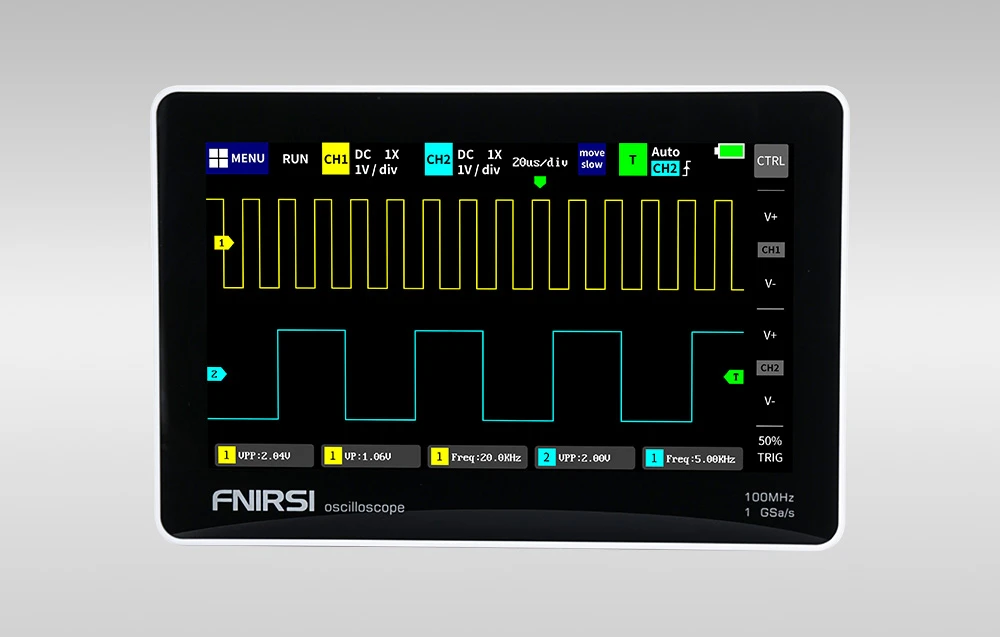

FNIRSI 1013D dispune de un ecran LCD TFT de 7 inchi cu rezoluție 800x480, care oferă luminozitate ridicată, contrast și reproducere precisă a formelor de undă. Operarea tactilă a ecranului permite mărirea, panoramarea și schimbarea rapidă a parametrilor de măsurare, accelerând lucrul fără a fi nevoie de butoane fizice. Ecranul este realizat cu tehnologie capacitivă, cunoscută de la smartphone-urile moderne, care asigură o funcționare lină și fără întârzieri la schimbarea setărilor. Funcția de măsurare a cursorului permite citirea precisă a amplitudinii, perioadei și frecvenței semnalului fără a fi necesară conversia unităților din grila ecranului, ceea ce este deosebit de util în cazul semnalelor distorsionate sau al formelor de undă dreptunghiulare cu zgomot.

Două canale de măsurare

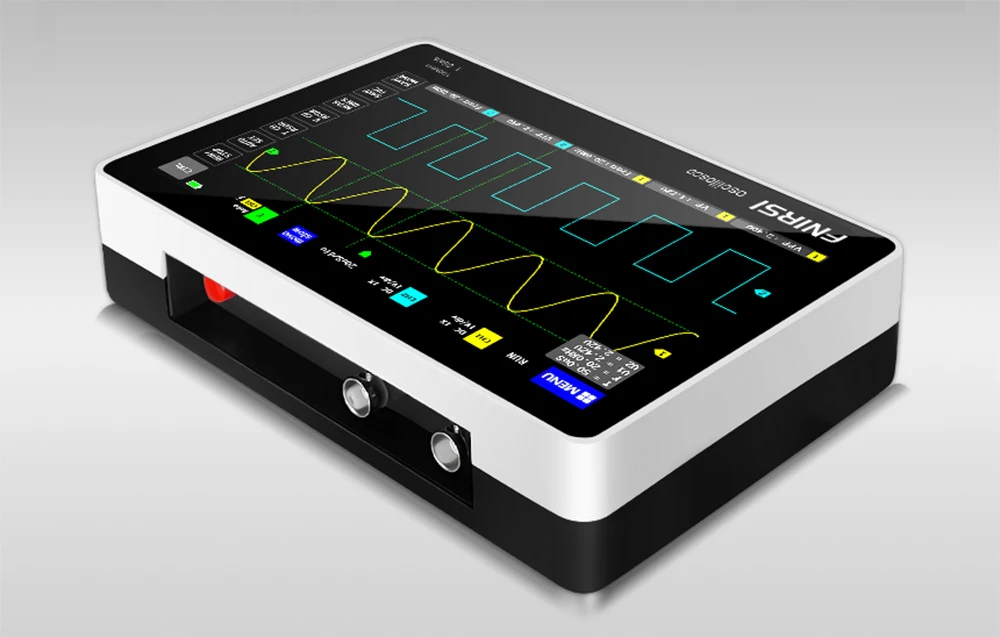

Dispozitivul este echipat cu două canale de măsurare cu o impedanță de intrare de 1 MΩ, care permit analiza simultană a două semnale, facilitând compararea intrării și ieșirii circuitelor de amplificare, convertoare sau analiza semnalelor PWM. Acest lucru face ca gama de aplicații să fie mult mai largă decât în cazul modelelor cu un singur canal. De asemenea, puteți efectua analiza modelului Lissajous în modul XY, care vă permite să determinați frecvența, amplitudinea și defazajul dintre două grupuri de semnale.

Reglarea automată a semnalului

Funcția de ajustare automată cu un singur buton vă permite să ajustați instantaneu parametrii de măsurare a semnalului fără calibrare manuală. Ca rezultat, FNIRSI 1013D poate ajusta setările pentru un semnal de 1 Vpp în decurs de 1 secundă, economisind timp și crescând eficiența muncii. Algoritmul fuzzy logic încorporat asigură o precizie ridicată și plasează automat semnalul în centrul ecranului, făcând analiza mult mai ușoară.

Protecție împotriva deteriorărilor

Osciloscopul utilizează module încorporate de protecție la supratensiune de până la 400 V pentru a preveni deteriorarea accidentală a dispozitivului atunci când măsurați semnale de înaltă tensiune, chiar dacă sonda nu este setată pe modul 10X. Acest lucru vă permite să testați în siguranță circuitele de alimentare și de înaltă tensiune.

Stocarea și exportul datelor

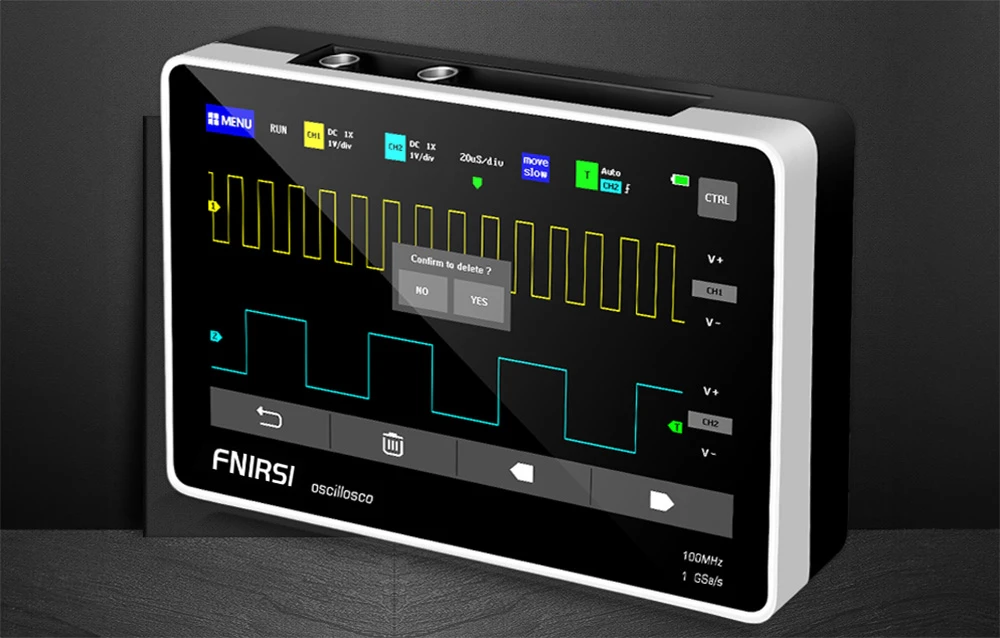

FNIRSI 1013D oferă o memorie internă de 1 GB, care vă permite să stocați până la 1.000 de imagini și 1.000 de seturi de forme de undă. Acest lucru vă permite să salvați rapid rezultatele măsurătorilor cu o singură atingere și să le exportați prin USB către un computer pentru analize ulterioare. Funcția de gestionare a formelor de undă vă permite să vizualizați miniaturi ale formelor de undă stocate, să le măriți, să le ștergeți și să le analizați cu ajutorul unui cursor direct pe dispozitiv - similar cu o galerie de smartphone, adăugând confort gestionării datelor.

Funcții avansate de declanșare

Osciloscopul oferă un set complet de moduri de declanșare - Auto, Single și Normal. Acest aranjament vă permite să testați semnale de aprindere cu impulsuri bruște, semnale de telecomandă IR sau semnale sinusoidale, în funcție de modul selectat, făcând din dispozitiv un instrument de diagnosticare versatil. De asemenea, puteți seta marginea de declanșare (crescătoare/căzătoare) și canalul de declanșare, permițându-vă să capturați cu precizie fragmentele de semnal de interes.

Inclus:

• Osciloscop portabil cu ecran tactil FNIRSI 1013D
• Sondă (100 MHz) x2
• Încărcător USB
• Manual de utilizare
