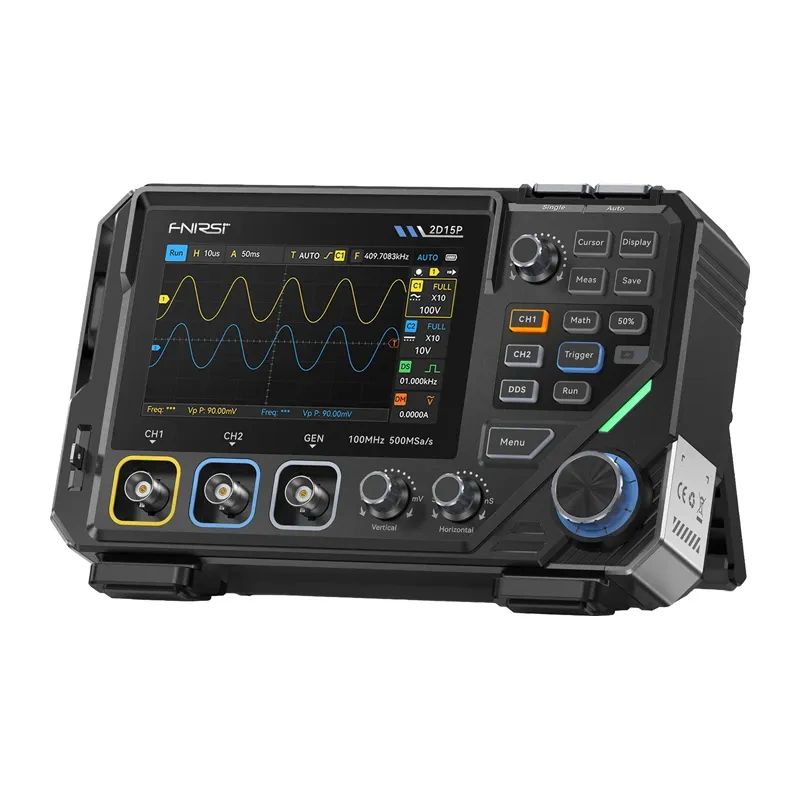

Osciloscop FNIRSI 2D15P

Osciloscopul FNIRSI 2D15P

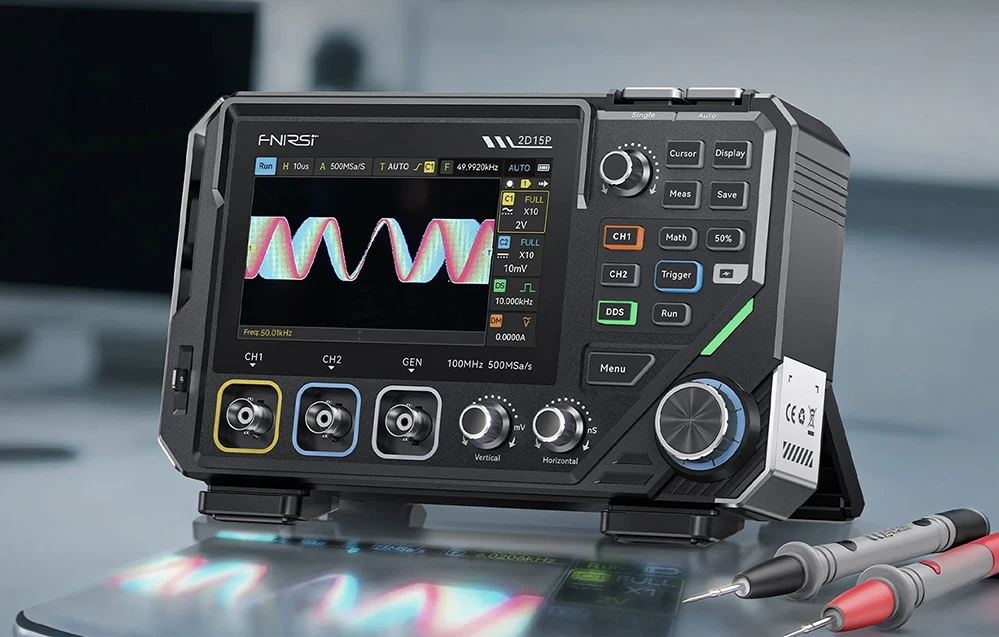

Măsurătorile precise, analiza convenabilă a semnalelor și capacitățile extinse de diagnosticare nu necesită neapărat utilizarea mai multor dispozitive separate. FNIRSI 2D15P combină funcțiile unui osciloscop cu două canale, ale unui multimetru True RMS și ale unui generator de semnal, oferind suport cuprinzător pentru lucrările de service, de laborator și de proiectare. Funcționarea intuitivă, procesarea rapidă a datelor și ecranul tactil clar asigură desfășurarea fără probleme și confortabilă a fiecărui test. Întregul aparat este integrat într-un design ușor și portabil, echipat cu o baterie de mare capacitate, ceea ce îl face ideal atât pentru utilizarea la locul de muncă, cât și pe teren.

Analiza avansată a semnalelor

Dispozitivul funcționează ca un osciloscop cu două canale, cu o lățime de bandă de 100 MHz atunci când operează pe un singur canal și de 50 MHz atunci când se utilizează ambele canale simultan. O rată de eșantionare de 500 MSa/s permite captarea precisă chiar și a semnalelor care se schimbă rapid. Sunt disponibile trei adâncimi de memorie (10 K, 100 K și 1 M eșantioane), permițându-vă să adaptați achiziția de date la natura măsurătorilor efectuate. Rata impresionantă de captare a formelor de undă, care ajunge la aproximativ 1.200 de cadre pe secundă, sporește probabilitatea de a detecta perturbații și nereguli de scurtă durată. În plus, limita de lățime de bandă de 20 MHz reduce eficient zgomotul, facilitând analiza undulațiilor și permițând măsurători precise.

Funcții de diagnosticare extinse

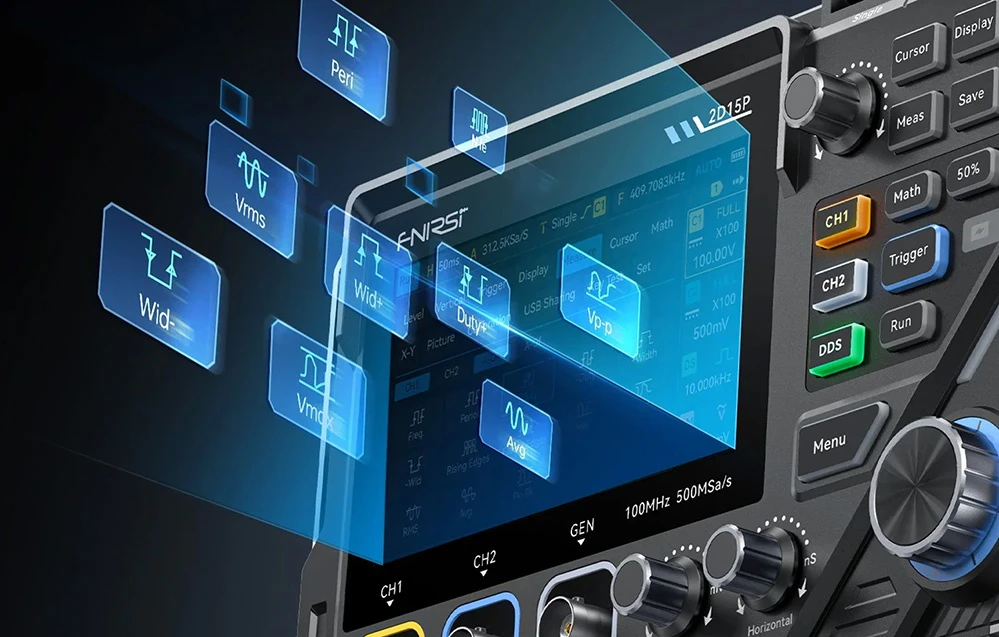

Modelul este echipat cu un ecran tactil IPS de 4,3 inci care funcționează împreună cu butoane fizice, asigurând o operare comodă în diverse condiții de lucru. Afișarea formelor de undă folosind 128 de niveluri de tonuri de gri și vizualizarea temperaturii culorii facilitează observarea stabilității semnalului și a variației acestuia în timp. Funcția de persistență infinită vă permite să suprapuneți forme de undă succesive, în timp ce modul XY facilitează analiza relațiilor de fază dintre semnale. Dispozitivul efectuează operații matematice în timp real, precum adunarea, scăderea, înmulțirea sau împărțirea semnalelor. Analiza este susținută în plus de cursori de măsurare, 13 măsurători automate ale parametrilor și modurile de declanșare Auto, Normal și Single, permițându-vă să adaptați cu ușurință metoda de înregistrare la semnalul testat.

Trei dispozitive într-unul singur

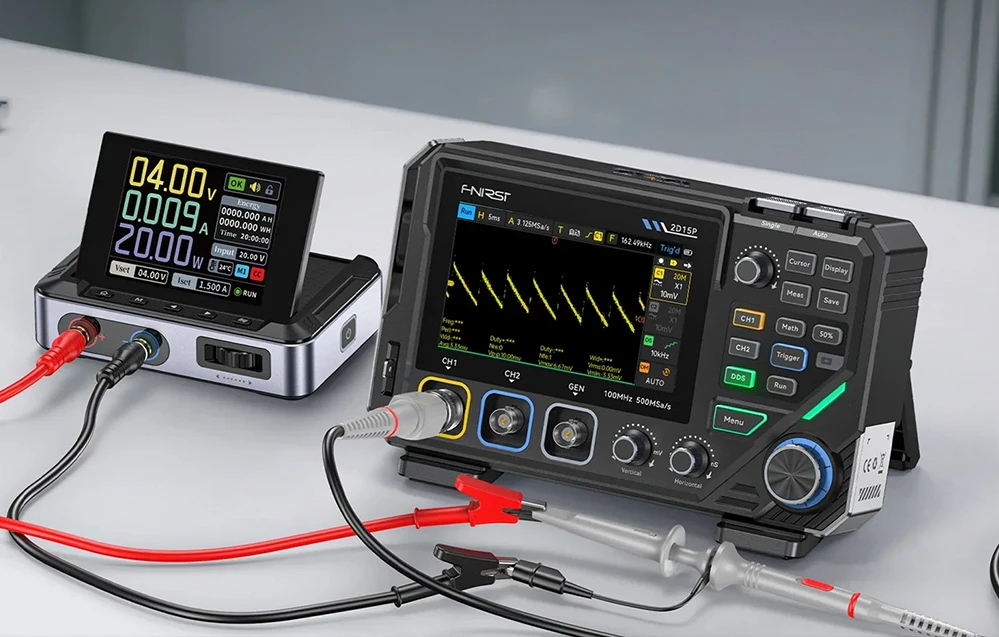

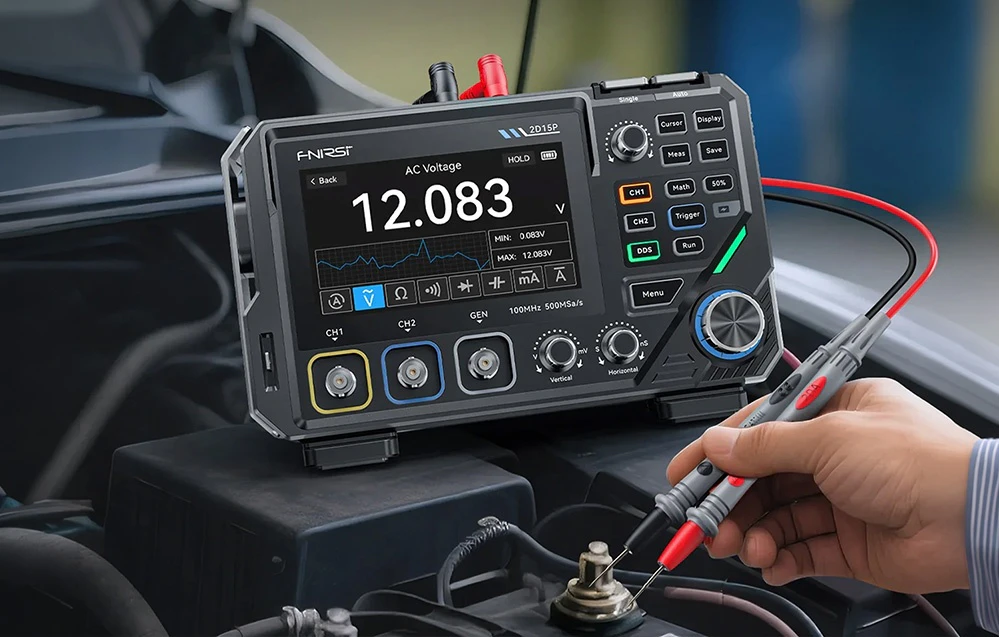

FNIRSI 2D15P dispune de un generator de semnal DDS încorporat cu o frecvență de până la 10 MHz, capabil să genereze 11 forme de undă comune cu amplitudine și ciclu de lucru reglabile. Acest lucru face ca dispozitivul să fie ideal pentru testarea și depanarea circuitelor electronice. Multimetrul True RMS integrat, cu o rezoluție de 19.999 de conturi, permite măsurători precise ale tensiunii și curentului de curent alternativ și continuu, ale rezistenței și capacității, precum și testarea diodelor și a continuității. Un instrument suplimentar de diagnosticare este funcția „Curve View”, care afișează un grafic în timp real al variațiilor semnalului, facilitând observarea și analiza.

Gata de utilizare în orice condiții

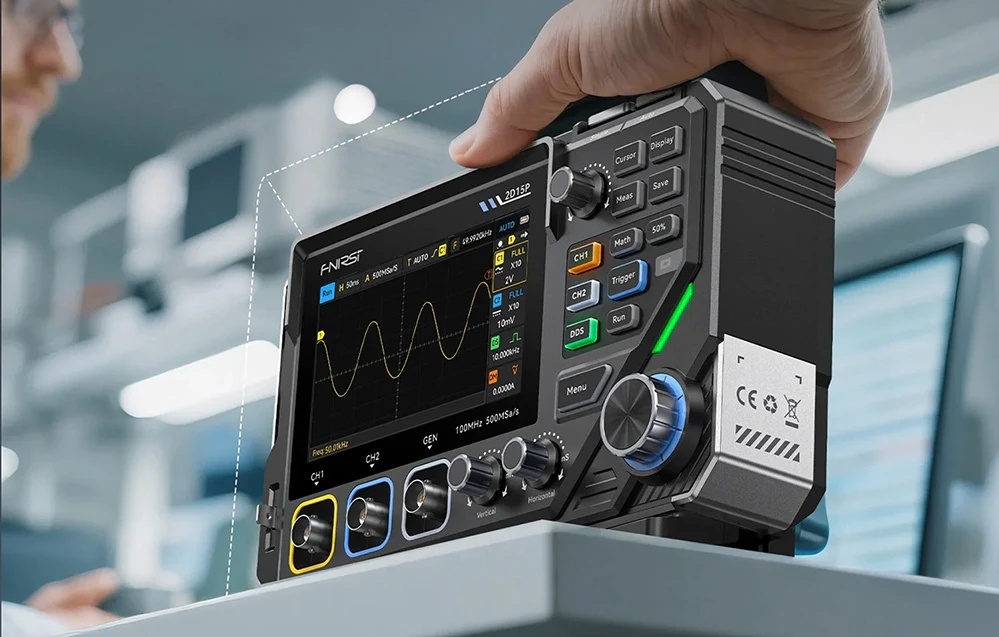

Viteza sa mare de funcționare este asigurată de o arhitectură modernă bazată pe cipuri FPGA, MCU și ADC, garantând o procesare eficientă a semnalului și o funcționare stabilă a dispozitivului. Carcasa compactă este cu aproximativ 30% mai ușoară decât la modelele anterioare, ceea ce o face mai ușor de transportat și de utilizat. Bateria încorporată de 5000 mAh asigură o autonomie îndelungată, iar conectorul universal USB-C permite o încărcare rapidă și comodă. Dispozitivul vă permite, de asemenea, să înregistrați forme de undă și să exportați date pentru analiză ulterioară, fiind astfel ideal atât pentru măsurători rapide, cât și pentru sarcini de diagnosticare mai avansate.

Inclus în set

• Osciloscop 2D15P
• 2 sonde P6100
• sondă pentru multimetru
• sondă cu clemă tip crocodil
• cablu USB pentru transfer de date
• manual de utilizare
